汽車零件分型面的補孔技巧，圖文并茂！

2017-08-20  by:CAE仿真在線  來源:互聯(lián)網

做過汽車零部件的朋友應該知道,汽車零件是我們產品中比較復雜的一種,形狀怪異,分型面也相對比較復雜。今天我們來看下下面這個產品的分型面的一個構建思路。

首先第一步,我們先把孔堵起來。

例如下圖中圈出來的孔位,通過斜率分析,明確了分型線的位置,有了分型線我們再通過UG指令來做出合理的分型面。在做分型面之前,很重要的一個就是我們的思路,我們需要通過官產產品形狀以及面的走勢來確定分型面的構建方式。

做分型面有實體法也有片體法,具體有哪一種需要更具產品形狀來判定,例如下圖孔位我們需要用片體法分模。面不規(guī)則,無法替換所以用不了實體分模。對于下圖產品孔位來說,我們可以先橋接再做網格面,先做橋接線,起始和結束均控制相切。

用擴大+修剪片體做好上下兩個面

用網格面做好其余三個面,控制好相切

縫合后如下圖效果

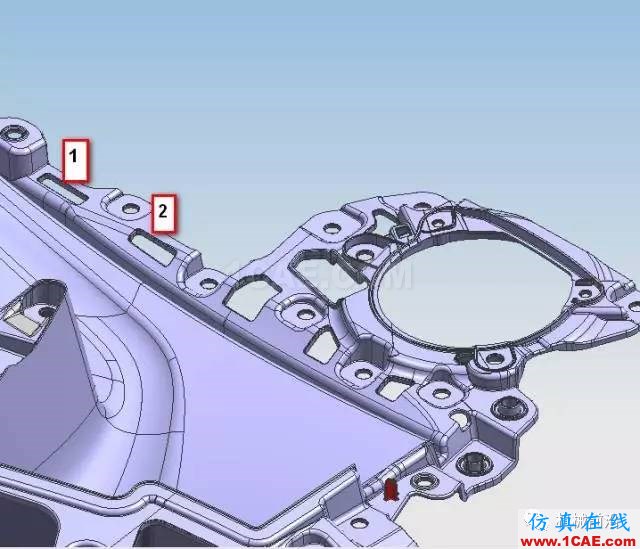

我們再來看下這兩個孔位的堵孔方式,同樣一樣堵孔需要先分析孔位周邊產品面的趨勢。

首先來看1號孔位,這個孔周邊有斜角、圓角、去除這些細節(jié)特征的話,這個孔直接就是在一個大平面上的,那么我們補孔分型面的同樣也是做成一個面的。

分型面不在同一平面上,直接用N邊曲面做出分型面。

2號孔通過分析,去除斜角及圓角,該孔位在3個面上。所以我們做出來分型面也是3個面,面的形狀接近孔周邊面這個分型面就不是特別好做了。

利用橋接曲面做橋接線。

利用N邊曲面做出部分分型面

利用卡緬做的橋接線做的修剪片體

中間一部分再做N邊曲面,控制與其他兩個相切,該面弧度空運通過形狀控制滾動條控制下。
