Solidworks 動動畫制作和渲染的能力十分強大,我們網站的許多動畫也是用 Solidworks 制作的。 SW 的動畫雖然不能 MAYA , 3DMAX 等專業三維動畫軟件比,但對于一般人來說,尤其是工程上的動畫和渲染。其精準、現成的三維模型,簡單的設置,讓咱們這些搞機械的也“藝術的運動”一把。

== 加水的瓶子的作法 ==

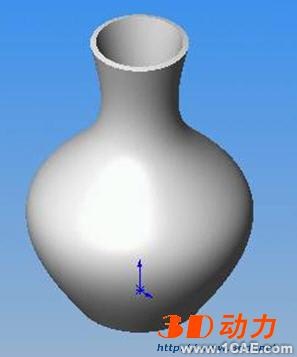

1. 先創建一個“瓶”的“零件”

2. 再創建一個“水面”的“零件” ,它只是一個簡單的長方體。

3. 創建新“裝配體”文件。先把“瓶”插入(固定);

再把“水面”插入(浮動)。(“水面”在動畫中不顯示,因此也可以作為“封套”插入。)

4.“水面”的上平面添加“平行”“配合”。(平行于“瓶”的底面)

此面就是水面,為方便以后的動畫設置,你可以再添加一些“配合”,使“水面”只有上下平行移動的自由度;沒有前后、左右移動 / 轉動的自由度。

5. 鼠標右鍵點擊“瓶” / 選擇“更改透明度”

6. 下面,我們根據“瓶”的形狀制作“水”

?  操作:插入 / 零部件 / 新零件,保存為“水”
