集成CAD、運動模擬和FEA

2013-06-08 by:廣州有限元分析、培訓中心-1CAE.COM 來源:仿真在線

今天,由于機械產品日漸復雜,不斷加劇的競爭加快了新設計方案投入市場的速度,工程師們越來越迫切地感到必須使模擬超出FEA的局限范圍。除了使用FEA模擬結構性能外,工程師還需要在構建物理原型之前確定新產品的運動學和動力學性能。
作者: COSMOS 來源: COSMOS
關鍵字: 運動模擬 FEA 機構分析動力學性能

集成CAD、運動模擬和FEA

運動模擬和FEA 都將CAD 裝配體模型用作分析的前提條件。適用于所有這三種工具的通用集成環境可以簡化CAD、運動模擬和FEA 之間的數據交換。通過集成,可以避免在使用單個應用程序時經常進行的通過中性文件格式傳輸數據的煩瑣工作。此外,將運動模擬和CAD 集成起來使用而不將其與CAD 相關聯,可以大大減少設置運動模擬模型所需的工作量。

如上所述,在創建運動模擬模型時,可以“反復”使用材料屬性與CAD 裝配體的配合。運動模擬所產生的結果,即運動軌跡,可以轉換成CAD 幾何體。但是,此操作只能在集成軟件環境中執行。此外,與CAD 相集成可以將模擬的模型數據和模擬結果與CAD 裝配體模型存儲在一起,從而不需要專門維護一個運動模擬模型數據庫。最后一點(但并不是最無關緊要的一點),任何CAD 更改都與運動模擬和FEA 緊密關聯。

帶有COSMOSWorks (FEA) 和COSMOSMotion(運動模擬)插件的SolidWorks CAD程序是最先進的集成模擬工具。由于SolidWorks、COSMOSWorks 和COSMOSMotion 都是基于Windows? 的應用程序,因此現在它們之間可以進行完全集成。所有這些程序都是專門針對Windows 操作系統開發的,而不是從其他操作系統移植而來的。與Windows 的完全兼容還確保了它們能夠與Windows中運行的其他應用程序兼容。

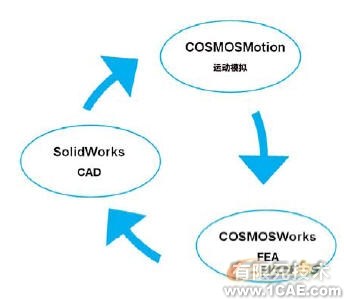

長期以來,領先的FEA 程序COSMOSWorks 已經證實了作為與CAD 緊密結合使用的產品設計工具的重大價值,如圖21 所示。如今,此程序中增加了COSMOSMotion,從而可以進行更完整的新產品模擬,并有助于減少產品開發過程中所需物理原型的數量(圖22)

集成CAD、運動模擬和FEAsolidworks simulation學習資料圖片1
