如何斷開裝配體中Toolbox標準件關聯

2017-03-15 by:CAE仿真在線 來源:互聯網

目前,隨著社會的發展的需要,非標制作占有較大的需求量,很多設計公司也根據企業的自身發展的角度出發,制作一些非標的零部件以來適應設備的功能需求,所謂“非標”,就是指非國家標準產品,根據客戶的特殊要求而設計生成的,與常規的標準產品有區別。

為實現特定的功能,按照客戶的要求、利用現有的成品件以及標準件,專門設計、制造的專用設備或?qū)Ｓ蒙a(chǎn)線。有什么方法,能提高工作效率?有什么工具,能免去重復的工作?

演示如何用Toolbox生成一個傳送鏈輪:假如想要一個軸孔大小為1 inch的傳送鏈輪,我們需要從Toolbox是solidworks自帶的強大的標準件庫,到底有多強大,能夠熟練使用它的人都知道。

可在Toolbox庫中通過拖拽生成標準件,簡單方便快捷,通過修改,我們可以先通過Toolbox生成想要標準件,再修改成自己需要的非標零件,如下圖:

如何斷開裝配體中Toolbox標準件關聯solidworks仿真分析圖片1

Toolbox庫中先生成傳送鏈輪后再修改。根據自己需要的齒形和齒數生成了一個英制的傳送鏈輪,如圖:

如何斷開裝配體中Toolbox標準件關聯solidworks仿真分析圖片2

生成后,通過修改各部位的尺寸,做成自己想要的樣子,然后另存為新的零部件。非標的傳送鏈輪在很短的時間內完成了,如圖:

如何斷開裝配體中Toolbox標準件關聯solidworks仿真分析圖片3

新建傳送鏈輪,插入到裝配體中,發現再次打開的時候發現這個零件又還原成了標準的零件。用傳送鏈輪替換零部件,再次打開時發現還是標準零件的圖標仍然存在關聯,之前更改的軸孔也沒有被保存,如圖:

如何斷開裝配體中Toolbox標準件關聯solidworks仿真分析圖片4

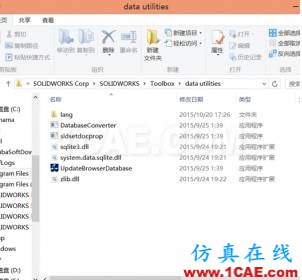

如何使得零件斷開關聯?Toolbox生成的標準件修改后必須把屬性改為普通零件才能使用。首先打開自己的SW安裝目錄,C:\Program Files\SOLIDWORKS Corp\SOLIDWORKS\Toolbox\data utilities\sldsetdocprop.exe,找到sldsetdocprop.exe,如圖所示。
