1、宏的概念
計算機科學里的宏是一種抽象,它根據一系列預定義的規則替換一定的文本模式。解釋器或編譯器在遇到宏時會自動進行這一模式替換。對于編譯語言,宏展開在編譯時發生,進行宏展開的工具常被稱為宏展開器。宏這一術語也常常被用于許多類似的環境中,它們是源自宏展開的概念,這包括鍵盤宏和宏語言。絕大多數情況下,使用“宏”這個詞暗示著將小命令或動作轉化為一系列指令。宏的用途在于自動化頻繁使用的序列或者是獲得一種更強大的抽象能力。
2、SolidWorks中宏的錄制
VB一般是與宏錄制過程密切相關的。通過在SolidWorks中進行宏錄制,不僅可以記錄下建模時所用到的命令代碼,也可以記錄其他相關過程的底層操作源代碼,同時也可以直觀快捷地編譯、修改于完善所錄制的宏命令,從而可較大地提高系統的自動化水平與設計人員的工作效率。同時,SolidWorks提供了強大于完善的API幫助文件,可以很好地為編程工作服務,隨時進行答疑解惑。
下面以一個拉伸圓臺為例,如下圖1所示,拉伸深度為100mm,不考慮草圖截面形狀,來錄制拉伸命令的宏。
圖1 拉伸圓臺
在SolidWorks中,新建立一個文件,進入草圖繪制狀態,繪制一個任意大小的圓,點擊宏錄制,開始使用拉伸命令,拉伸深度為100mm,停止宏錄制。SolidWorks會彈出如下左圖所示的對話框,提示要另存為為.swp文件,文件位置可以自己指定。如果想查看宏錄制的源代碼,可以直接點擊編輯宏命令,就進入以VB截面的編輯狀態,如右下圖2、圖3所示:
圖2 另存為

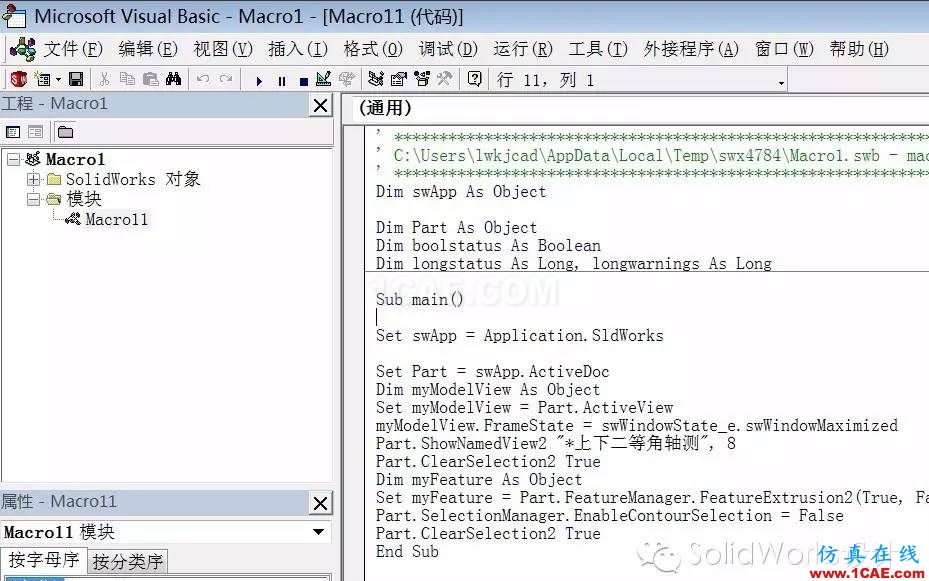

圖3 VB編輯
錄制的宏程序代碼有時候是比較混亂的,存在過多的冗余代碼,占用內存空間并影響瀏覽與調試過程的正常進行,需要修改與整理。對于上面只有一個拉伸命令的宏源代碼,沒有過多的冗余,所以不需要修改。
3、把宏做成菜單
要想把宏做成菜單,首先要在SolidWorks安裝路徑下建立一個Macros的文件夾,以便宏可以在SolidWorks類別中顯示。
然后進入SolidWorks自定義中,點擊菜單,可以看到在類別里出現宏。在命令里面顯示的是錄制的宏,點選需要添加在菜單中的宏,比如更改到工具菜單----頂部---宏名稱為拉伸,點擊添加,確定即可完成,如下圖4所示。
圖4 添加宏
完成設置后進入到SolidWorks中,可以隨便畫截面圖,比如一個任意四邊形,在SolidWorks的工具菜單的最頂部顯示有拉伸一命令。直接點擊就可以完成一個100mm的拉伸特征。方便快捷!如圖5所示:
圖5 宏應用
4、把宏做成按鈕
前提和上面一樣,要現在SolidWorks的安裝目錄下建立一個Macros的文件夾,進入SolidWorks的自定義中,在命令欄里點擊宏,有新建宏按鈕,如左下圖所示,點擊新建宏按鈕拖拽到工具欄,彈出如右下圖所示的對話框,可以選擇按鈕的圖像、定義工具提示、對應的宏命令,甚至可以設置快捷鍵等等,設置好之后在SolidWorks的菜單中就有顯示,如下圖顯示:
5、小結
利用宏可以使得重復的任務自動化;定制和擴展應用程序功能,最大的優點在于可以辯解高效的實現工作任務,比如建立常用的工具,如添加尺寸,更改剖面線,轉為ACAD圖紙等。最有用的就是更改“屬性”值了——在任何時間,尤其是在完成裝配圖出明細表。在三維建模時可以完全不管它,先出明細表,然后在裝配圖上點取零部件直接更改,明細表直接就會自動更改。
