在日常的工作設計中,我們常常需要使用高級的配合功能來實現產品的運動結構的展示,這里我們常常使用的是SOLIDWORKS的Motion功能來生成產品動畫。在最新的SOLIDWORKS 2016中,我們可以通過使用【配合控制器】來完成多軸度、多周期的動畫配合,可以更方便的完成產品動畫。

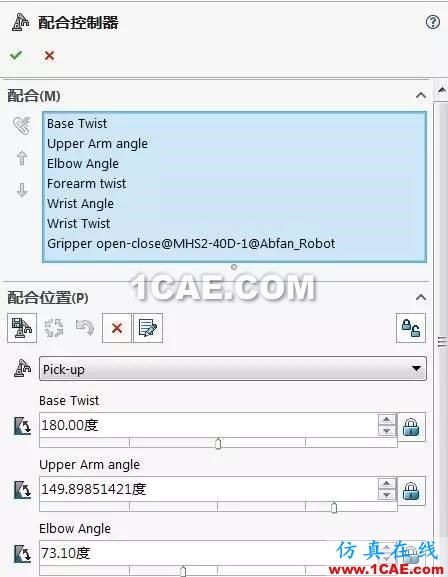

比如這樣一個機械手臂,我們可以事先定義好它的配合關系,目前配合控制器里支持的配合主要為平移、旋轉、角度和對齊。打開配合控制器后,可以看到裝配體中能被用來設置配合控制的運動已經被收錄了進來。
只需要按照數值對每個位置進行設定,就可以形成動畫。這些位置實際上是在裝配體中配合關系里的高級配合進行帶有角度的旋轉配合,可以設定最大值、最小值來控制旋轉的范圍。
調整好位置后,我們還可以根據需求將配合動畫調入到Motion中進行編輯。
Motion中有專門為配合控制器設定的接口。
最終就生成了一段完整的機械手臂抓取動畫,大家在下面的視頻中學習到具體的操作:
