搜索CAD/CAE/CAM/PLM無縫銜接的一體化解決方案
2016-11-28 by:CAE仿真在線 來源:互聯網
很多企業在研發流程中引入了CAD、CAE、CAM和產品數據管理系統,但往往由于各個軟件系統之間相互孤立而沒有發揮其應有的價值,通常需要開發相應的接口來完成不同軟件之間的集成。
Siemens PLM Software是世界領先的產品生命周期管理(PLM)軟件解決方案提供商,旨在解決該市場所面臨的具體問題,通過一套可以應用于諸多行業的集成化的設計、分析、加工和管理產品線,縮短從設計到制造的周期。
高性價比的二三維一體化設計系統——Solid Edge
工程師往往用3D軟件創建3D模型,在2D軟件生成工程圖,當3D模型發生修改后,又要重新生成工程圖,既浪費時間又耗費精力,而且質量也得不到保證,究其原因在于3D軟件的2D工程圖功能達不到工程師的要求。如何做到兩者的統一呢?Solid Edge助工程師實現3D與2D的一體化設計目標。
Solid Edge依據3D模型,快速創建符合工程師要求(如GB)的工程圖,同時只要3D模型發生變化,2D工程圖也隨之更新。單一數據源保證了數據的唯一性,也將工程師從繁瑣、重復的工作中解放出來,使工程師更加有價值!
Solid Edge是一個功能強大集設計、分析、加工、數據管理與一體的協同創新設計平臺。擁有從零件設計、裝配體設計、工程制圖、加工、仿真分析、數據管理等功能。專業化的飯金、管道、焊接、線纜設計獨具特色,同時還具有變量化設計、同步建模、二三維一體化等獨具特色的建模功能,能夠極大的提升企業的創新水平。
圖/Solid Edge功能架構
專家級的有限元分析系統——Femap with NX Nastran
CAE技術已經不僅僅是為研究人員提供一個分析計算工具,而是真真正正成為企業產品設計服務的必要環節。在概念設計階段,引入CAE分析對于產品的質量提升和成本降低有著諸多益處。實施這一舉措會帶來兩個需求,一是真正實現CAD&CAE數據平臺的統一性;另一個就是提供便捷的工具讓設計人員去完成復雜的CAE分析,并且能夠快速地將評估結果應用到設計更新當中去。
Solid Edge與Femap之間數據可以無縫地進行雙向傳遞,實現了真正的設計和分析流程一體化,并且結合專業的NX NAStrAN解算器完成多物理場分析,幫助企業實現零缺陷設計。
圖/利用NX Nastran進行有限元分析
智能、強大的加工系統——CAM Express=NX CAM
超過25年的實際應用經驗、覆蓋2?軸、三軸、銑車復合、五軸、線切割。Solid Edge與CAM Express都是基于Parasolid建模內核開發,二者之間可以實現無縫集成,實現設計加工一體化。在Solid Edge界面可以一鍵開啟CAM,在CAM Express界面也可以一鍵開啟CAD功能。

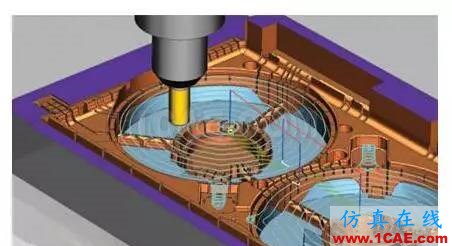

圖/NX CAM刀具軌跡生成
Microsoft平臺上的最佳PDM系統——Solid Edge SP
Solid Edge SP(solidedge.e-works.net.cn)利用Microsoft SharePoint協同平臺引入動態化的新工具,以組織Solid Edge文件和相關文檔。設計人員可以通過該系統進行輕松訪問,以實現各種文檔及其關系的可視化,并且可以快速完成日常工程任務。Solid Edge SP還支持輕松管理產品結構、物料清單(BOM)報告以及按項目管理設計的能力。以這種直觀的方法來管理復雜數據可以簡化設計環境,讓您達到甚至超過為完成設計項目制定的目標。
圖/Solid Edge SP功能框架
設計、交付,服務一體的PLM系統——Teamcenter
Siemens PLM Software連續兩年被評為中國汽車行業和工業裝備行業市場排名第一的PLM解決方案供應商。Teamcenter是一個內容十分全面的、完全基于標準的、純Web體系結構的PLM解決方案,體現了協同應用、行業解決方案以及具有產品全生命周期優化工具等諸多優點。
圖/Teamcenter功能框架
Siemens的所有產品都能夠升級到Siemens PLM全面的企業級PLM組合。您可以單獨購買任一種產品,也可以作為一個集成套件來購買,您隨時可以升級到Siemens PLM提供的PLM高端組合。
溫馨提示:Siemens有一整套可升級的解決方案,這些解決方案將與您一起成長,保護您的投資。
