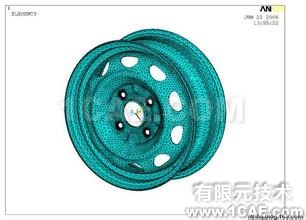

輪轂的有限元分析約束條件

為使整個接觸過程有限元分析能順利進行,需要消除模型的剛體位移,因此設輪毅對稱面全約束,加載點RZ方向約束。分析所采用的坐標系為GL規范中的葉根坐標系,極限強度計算分2個工況進行。第一個工況施加螺栓預緊力,為簡便計,螺栓預緊力設為螺栓屈服強度的70%,即0.7X940X561X80=29531040N,第二個工況鎖定第一個工況的計算結果,然后施加極限載荷,本研究僅考慮111xyruax工況的載荷。

疲勞強度計算使用的模型與極限強度計算模型一致,區別在于疲勞計算時考慮預緊力分散系數a的影響,依據VDI2230螺栓預緊力分散系數a,取1.20疲勞強度計算首先根據計算結果選取螺栓的熱點位置,其次提取每個熱點在每個載荷步下的應力值,建立載荷和應力增量之間的非線性關系,對于變槳軸承與輪毅的連接螺栓來說,葉根中心處x,y方向的水平力F1,F對螺栓的應力影響極小,故對螺栓的疲勞壽命亦影響極小,可不考慮,而葉根中心的彎矩是造成螺栓破壞的主要因素,因此主要計算疲勞損傷。施加的載荷分別為Mx=6000kNm和Mx=-6000kNm,載荷步數為2。所提取的部分熱點的載荷和應力增量的關系如表4所示。根據表4,通過分段插值可得到該熱點在不同載荷下的應力增量。在Blade里進行后處理,結合載荷與應力增量之間的非線性關系,可得到螺栓的應力時間序列。該應力時序經雨流計數即可得到m=4下的等效疲勞應力,如表5所示。疲勞計算需要確定螺栓的S-N曲線,根據GL規范的要求,確定螺栓疲勞等級DC為71,并求解螺栓S-N曲線的其他相關參數。

變槳軸承與輪毅連接螺栓應保證二者的接觸面不發生滑移,這也意味著接觸面的最大摩擦力應大于實際的剪切力。接觸面間的最大摩擦力Ff為式中螺栓的殘余預緊力,螺栓所受到的總拉力。螺栓所受到的預緊力,螺栓工作拉力K。螺栓的相對剛度,此處取0.28,n螺栓的數量,接觸面間的摩擦系數,此處-0.20螺栓的工作拉力F由軸向力F和傾覆力矩提供,對于圓周方向上的螺栓來說,每個螺栓的工作拉力并不相同,為保守計,此處以最大的螺栓工作拉力代替。
