通過模板快速設計模具拉延模

2013-06-02 by:廣州有限元分析、培訓中心-1CAE.COM 來源:仿真在線

三維實體設計,是目前制造企業最流行的設計手段,通過三維實體設計提高企業的設計水平,已經為大多數企業認可,但如何提高三維實體設計的設計效率,解決三維實體設計造成的制造周期延長問題,是三維實體設計技術面臨的問題。濰坊模具廠通過應用三維模具模板研究,快速設計出模具的拉延模,提高企業的三維設計效率。
劉密王奉偉
關鍵字:三維cad 實體設計拉延模模板

1 前言
三維實體設計作為一種先進的設計技術,已經在眾多的機械制造企業取得了重大的成功,特別是通過三維的動態仿真技術,提前杜絕了多數的設計問題,企業能夠取得明顯的經濟效益。近年來眾多模具企業紛紛采用三維實體設計手段,模具的設計水平得到了較大的提高。但在實際應用過程中,由于三維實體設計的技術特點,模具的設計周期還不能達到二維設計的速度,如何提高三維實體的設計效率,是我們模具企業必須要解決的一個問題。
本文通過濰坊模具廠拉延模三維實體模板的應用,拋磚引玉,探討提高三維實體設計效率的方法。

2 拉延模三維實體模板使用過程
濰坊模具廠拉延模模板主要從使用簡易上入手,屏棄不契合實際、難以實現的功能,目的是為了能真正的發揮作用。模板不求“大而全”,但求“小而精”,不求“包治百病”,但求“對癥下藥”。
2.1 拉延模模板內容
模板包括下面九個文件:與左圖樹形結構一一對應

通過模板快速設計模具拉延模cfd多物理場耦合相關圖片1

     拉延模板(LAYANMUBAN-00)
   種子部件(LAYANMUBAN-SEED)
     鏈接種子部件(LAYANMUBAN-LINKSEED)
    上模組件(LAYANMUBAN-SMZJ)
    上模座(LAYANMUBAN-SMZ)
    壓邊圈組件(LAYANMUBAN-YBQZJ)
    壓邊圈(LAYANMUBAN-YBQ)
    下模組件(LAYANMUBAN-XMZJ)
    下模座(LAYANMUBAN-SMZ)。

2.2 拉延模模板使用步驟

2.2.1 Clone

根據文件名在拉延模板基礎上clone出一套新拉延模,例:FT-250.47.104-M-1/4

通過模板快速設計模具拉延模cfd多物理場耦合相關圖片2

2.2.2 輸入

整理新數模(片體、凸模輪廓線),輸入到“種子部件(FT-250.47.104-M-1/4-SEED)”中,做出“一線六面”!

2.2.3 確認六個面的“法向”

使新的“一線六面”與舊的“一線六面”法向?qū)嗤?即“SHUMU”、“YBQZ-20”、“YBQZ-60”、“XMZZ-50”的法向沿Z軸正向,“SMZZ+20”、“SMZZ+50”的法向沿Z軸負向!如果不相同,改變方法:Edit→Free Form Feature→Reverse Narmal..(此步驟不可省略!)

2.2.4 修改模座尺寸

在種子部件中進入Drafting根據示意圖修改模座尺寸。

2.2.5 替換

在裝配環境下,隱藏除“種子部件”外的所有部件,顯示種子部件中的新的“一線六面”!

隨后,確認“Delay Interpart Updates”選項是“√”.

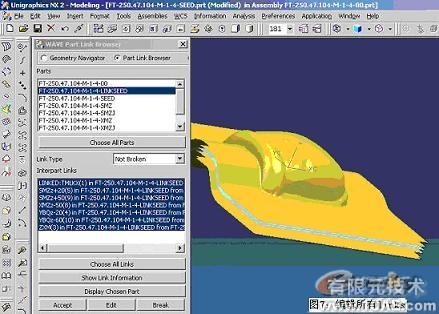

打開“WAVE Part Link Browser”→“FT-250.47.104-M-1/4-LINKPSEED”→Choose All Links→Edit!

依次替換“一線六面”!
拉延模設計到這里大致輪廓已經出來了,接下來需要完成的就是細節的設計了……。

3 結論
使用“三維實體拉延模板”設計拉延模的優點可以歸納為以下幾點:

減少了大量的重復性勞動,模具標準化程度提高,降低出錯率,大大提高設計效率。

參數化程度高,模具可修改性強,無論模具設計到何種程度,可以方便的替換數模,以及修改模具任何一部分,改變了以往修改模具難于設計模具的狀況。

可以用一系列參數表示傳統的模具圖紙,使全無圖化設計、加工成為可能。

三維實體模板可以把你從UG軟件繁多的功能中解脫出來,把模具結構內容放在第一位,在設計過程中充分將參數化和模具的結構設計結合起來,極大的提高拉延模設計速度。
