水環泵極難仿真？看PumpLinx如何解決業界難題

2016-09-13  by:CAE仿真在線  來源:互聯網

• 仿真挑戰

• 水環泵內存在氣液兩相流,兩相之間存在明顯的界面,如何精確捕獲氣液相界面?

• 進出口壓比達到了20倍,氣相被壓縮,需要考慮熱力學效應。

• 質量/體積守恒是求解精確結果的關鍵,對數值算法的準確性要求苛刻。

• 成功案例

    水環泵模型如下圖所示。

    葉輪半徑180mm,葉片數量18,工作流量800-1500m3/h,轉速790-1300 rpm。

水環泵模型

水環泵流體域

    將該水環泵模型導入PumpLinx進行網格劃分,如下圖所示,網格數量60萬。

水環泵計算網格

    計算工況如下圖所示。

計算工況

• 計算結果分析

• 動畫結果

動畫:壓力變化

水相分布(顏色表示壓力大小)

氣液相界面捕捉

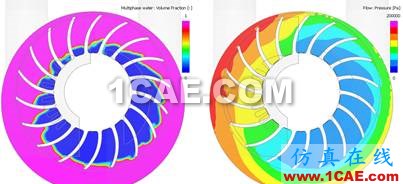

• 不同轉速計算結果

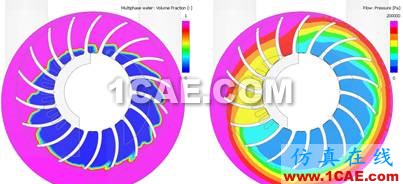

• 不同進口壓力計算結果

• 性能參數計算結果與試驗數據對比


  入口流量仿真值與試驗值對比





功率仿真值與試驗值對比

• 總結

    PumpLinx很好的捕捉到了氣液相界面,性能參數計算結果與試驗結果對比精度高,是目前市面上唯一可以很好解決水環泵模擬的仿真工具。
