ANSYSDesignMolder（二）草圖援引

2016-10-17  by:CAE仿真在線  來源:互聯網

草圖援引及操作實例

草圖援引【Sketch Instance】用來復制源草圖并將其加入到目標面中,復制的草圖和源引的草圖始終保持一致,也就是說復制對象隨著源對象的更新而更新。

提示:草圖援引中的邊界是固定的,不能通過草圖操作進行移動、編輯或刪除。基準草圖改變時,援引草圖被更新源草圖所在的面必須在目標面之前創建,援引的草圖不能放在【XYPlane】平面前。草圖援引可以像正常的草圖一樣用于生成其他特征,但不能作為基準草圖被其他草圖援引

1)首先選中XYPlane單擊【New Plane】,單擊generate生成平面Plane4,如圖1所示。

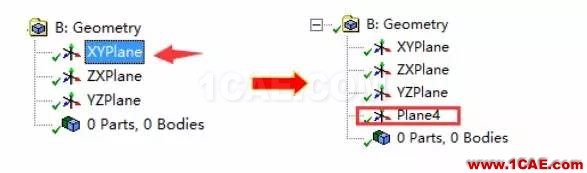

圖1 新建平面

2)在Plane4中繪制基礎草圖,緊接著在工具欄中創建另一個新平面Plane5。

3)設置新建平面屬性;【Transform1】=Offset Z,【FD1,Value 1】=15m。

4)工具欄中單擊【Generate】。

5)生成新面Plane5。

6)導航中選擇草圖【Sketch1】,右擊鼠標,選擇【Always Show Sketch】顯示草圖。

7)工具欄中單擊軸測視圖按鈕,圖形區顯示為斜視圖。

8)導航樹中選擇工作平面【Plane5】,右擊鼠標選擇【Insert】—【Sketch Instance】。

9)明細窗口【Details View】中設置;選擇草圖1,在【Base Sketch】中單擊Apply按鈕確認源對象,則【Base Sketch】=Sketch1.修改放置位置選項,草圖援引可以偏移、旋轉或者按比例縮放。

10)單擊【Generate】按鈕,生成草圖援引【Sketch2】,結果顯示在圖形區,以上操作如圖2所示。

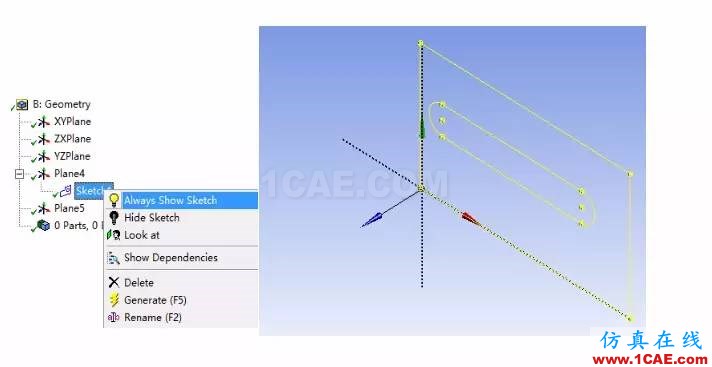

圖2 草圖援引
