ANSYS作為大型通用有限元軟件,它的前期建模能力是非常強大的。然而,作為通用軟件,因此它的專業性就不是特別強。以巖土工程為例,在ansys中只有一種D-P模型,D-P模型適用于內摩擦角比較小的軟土,如果需要模擬其他土類,只有兩種選擇:一是在ansys中自己開發本構模型(這對個人的編程能力是有一定的要求的,而且還要對力學十分熟悉),二是借助其他軟件進行計算求解。即建模采用其他軟件,而求解采用巖土專用軟件。以下將介紹如何用cad圖紙在ansys中進行模型導入。
CAD圖紙是在建模前期比較容易獲得的資料,將cad圖紙中的設計圖導入ansys中將會在一定程度上節省我們建模的時間。目前將cad圖紙導入ansys中有兩種方法:一是將圖紙格式轉換為dxf格式,再借助dxftoansys程序形成命令流,二是將圖紙另存為sat格式,直接導入ansys中。以下將對這兩種方法進行詳細說明并指出應注意的事項。
第一種方法:cad→dxf格式→命令流→導入ansys
以下是dxftoansys的下載連接,程序作者為李金光,在此表示感謝。
http://pan.baidu.com/s/1skHjZit
以邊坡為例,見下圖。說明其操作的具體過程。
圖1.1
邊坡
第一步:在cad中將圖紙打開,去掉無用的部分(如文字、圖例等),保留需要的圖形部分。
第二步:將圖紙另存為dxf格式,注意另存為2004版本的dxf或2000版本dxf,高版本會出問題,主要是在后期形成命令流時會出現問題,只能形成部分圖線的命令流代碼。此外圖線可為直線、多線段、樣條曲線等,本人在操作過程中,由于圖線中存在二維多線段,導致后期導入ansys中,二維多線段不存在。因此建議修改圖線樣式,可通過pedit→合并(J)在cad中將圖線轉換為多線段。具體問題還是需要具體對待,歡迎遇到問題的朋友和我討論。
第三步:安裝dxftoansys軟件,默認安裝即可。程序界面如下圖所示。依次點擊文件→打開→形成的dxf文件→確定。將出現的命令路拷貝,復制到txt文件中。
圖1.2
程序界面
圖1.3
形成的命令流

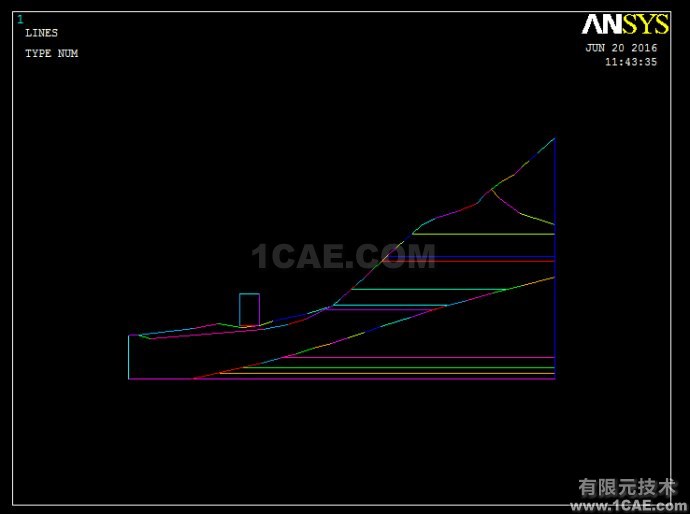

第四步:打開ansys軟件,依次選擇file→read input from →形成的命令流文件,最終的結果如下圖所示。
圖1.4
?邊坡
第二種方法:cad圖紙→導出為sat格式文件→導入ansys
相比于第一種方法,第二種方法就比較簡單快捷,容易上手,不過就是有一點不能形成命令流文件,不方便修改。具體的步驟如下:
第一步:將圖形形成面域。具體操作為:輸入boundary命令,出現如下對話框,選擇對象類型為面域,點擊拾取點,逐個點擊封閉區域,完成后,按anter鍵即可。
圖1.5
邊界創建對話框
第二步:輸出sat文件。因為比較簡單,具體操作不做詳述。注:這種方法對線型的要求不高,只要形成封閉區域即可。
第三步:打開ansys軟件,依次點擊file→import→sat。點擊剛才輸出的sat格式文件即可。具體結果如下圖所示。
圖1.6
邊坡
兩種方法的轉換
將圖形中的線型改為符合要求的格式,再進行面域化,然后另存為dxf文件,經cadtoansys轉換,形成命令流文件,在ansys中導入命令流文件也是可行的。但沒有形成面域的文件另存為sat格式的文件,導入ansys中是行不通的。必須使用boundary命令形成面域才行。
