ANSYS Workbench 組件

Ansys組件容許Isight與ANSYS Workbench軟件交互。

關于ANSYS Workbench組件

ANSYSWorkbench組件運行Isight與ANSYS Workbench軟件進行數據交換,并且可以驅動ANSYS Workbench仿真模擬。ANSYS Workbench組件是一個應用程序組件,創建了Isight與ANSYS Workbench軟件的鏈接。該組件可以讀取一個ANSYS Workbench項目文件并生成一個輸入和輸出參數列表,在ANSYS Workbench組件編輯器可以修改輸入參數的值。該組件允許執行各種類型的分析(如流體流動、靜態的結構分析等等),以及與其他解算器結構在一起(如Fluent等)。該組件還允許提供定制Python腳本檢索和更新參數?？梢允褂肐sight流程組件(如DOE和Optimization)探索設計空間,并優化模型。

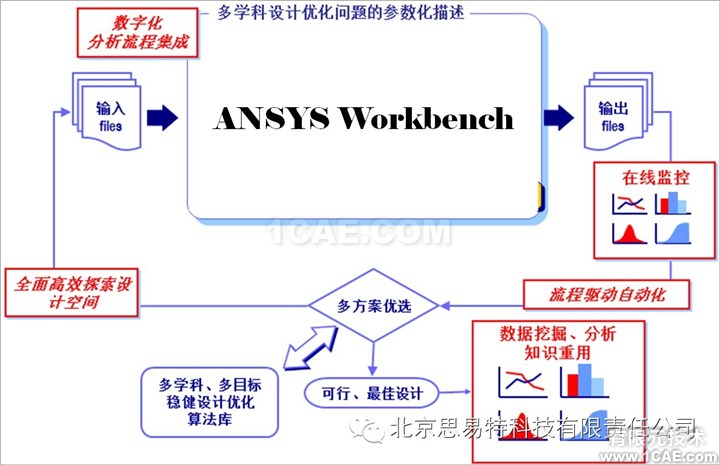

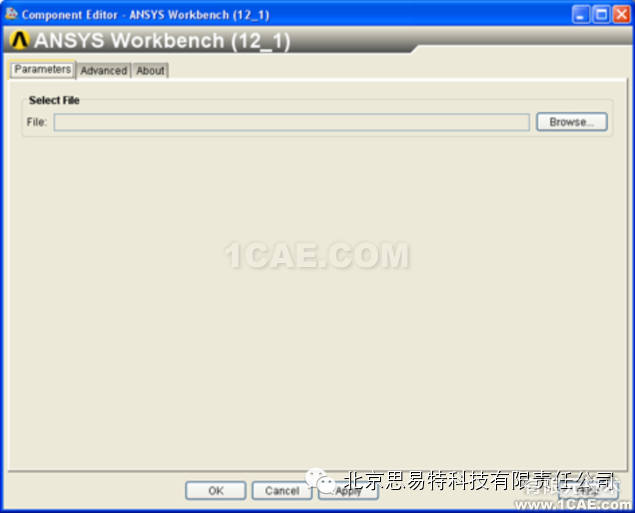

下圖顯示了ANSYS Workbench組件編輯頁面:

圖1. ANSYS Workbench組件編輯頁面

開始ANSYS Workbench組件編輯器,雙擊ANSYS Workbench組件圖標,當完成ANSYS Workbench組件編輯器配置后,點擊OK關閉編輯器。

ANSYS Workbench支持的版本

該組件支持ANSYS Workbench軟件的12.1和13.0版本。

前提條件

必須滿足前提條件才能運行ANSYS Workbench組件。在使用ANSYS Workbench組件之前,必須執行以下操作:1.必須在計算機上安裝了ANSYSWorkbench12.1和13.0版本軟件;2.必須有一個ANSYSWorkbench可執行文件的環境變量,Name為:ANSYS_WB_EXE_PATH;值為:ANSYS Workbench執行路徑。例如:D:\ANSYSInc\v121\Framework\bin\Win32\RunWB2.exe。3.當首次使用該組件,運行install.bat文件,該文件在<Isightinstallation directory>\intel_a\reffiles\SMAFIPcomponent\AnsysWorkbench目錄中。

配置ANSYS Workbench組件

接下來詳述如何配置ANSYS Workbench組件執行ANSYS Workbench模擬。在這里可以選擇將被用于Isight模型的輸入和輸出參數,設置設計選項和執行選項,并查看相關組件的信息。

選擇ANSYS Workbench Project和Parameters

可以選擇一個ANSYS Workbench項目文件,組件對該文件進行掃描,并顯示可用的參數。然后,可以選擇想要在Isight模型中使用的參數。

1.雙擊ANSYS Workbench組件圖標,將彈出ANSYS Workbench Component Editor頁面。

2.從ANSYS Workbench Component Editor頁面,單擊選擇Parameters標簽。

3.單擊Browse。

4.導航到你想要使用的ANSYS Workbench項目文件(.wbpj格式),并單擊打開。如果你想要使用自定義Python腳本,在選擇項目文件之前,從Advanced選項卡選擇Use Custom Script。

一個ANSYS Workbench項目的存檔文件(.zwp格式)及其支持的文件將被創建在之前選擇的項目文件(.wbpj格式)所在目錄中。如果雙擊.zwp格式文件,將創建一個臨時目錄zwpContents,在其中提取.zwp文件內容。選中的ANSYS Workbench項目將被啟動。

注:如果使用的是幾何進口,該幾何進口文件的副本將被添加到子目錄ImportedFilesByAnsys,子目錄將被創建在與項目文件(.wbpj)相同的目錄中。

ANSYS Workbench項目中的參數將被顯示在Available Parameters區域。為了保證Isight模型能夠使用這些參數,需要將它們添加到Isight Parameters區域。

5.如果參數很多,在Isight中可以通過下列方式對參數進行分類和篩選。

a)通過點擊相應的列標題類的參數。

第一次單擊列數據按升序排列,第二次單擊列數據按降序排序,第三次單擊列數據恢復初始排列順序,列標題右邊的小箭頭圖標顯示當前排序選項。

b)通過Mode或者Type模式。

c)在篩選框中輸入參數名稱,可查看參數的某些信息。

6.通過下列方式選擇你想要在Isight模型中使用的參數。

選項	描述
單擊check box	選擇一個單獨的參數
單擊	選擇所有參數
單擊	清除所有被選參數

7.向Isight Parameter區域添加選中的參數

a)單擊"+",向Isight Parameter區域中添加選中的參數;

b)單擊"-",從Isight Parameter區域中移除選中的參數

8.單擊OK保存設置,并返回Design Gateway界面。

配置Design和Execution選項

可以使用Advanced標簽來設置設計和執行選項

1.雙擊ANSYS Workbench組件圖標,將彈出ANSYS Workbench Component Editor頁面。

2.從ANSYS Workbench Component Editor頁面,單擊選擇Advanced標簽。

3.設置Design Options項:

選項	描述
Create in model file paremeters	在Isight模型(.zmf)中保存輸入文件
Use Custom Script	通過組件使用自定義Python腳本定制組件的輸入和輸出,這些Python腳本文件應該放置在工作目錄下,與.wbpj文件同一個目錄中。在選擇輸入項目文件之前必須要選擇該選項。

4.設置Execution Options:

選項	描述
Show ANSYS Workbench during execution	啟動ANSYS Workbench作為前臺進程,可以查看在ANSYS Workbench模型執行期間發生的變換
Time Out	輸入一個值(以秒為單位)來指定等待執行的時間,超出該時間則確定執行失敗,默認為300秒

5.單擊OK保存設置,并返回Design Gataway。

關于使用腳本

組件允許你提供定制的Python腳本檢索和更新組件參數。如果你選擇Use Custom Script標簽,則ANSYS Workbench組件執行兩個特定用戶提供Python模塊。這些模塊的名稱必須是userscript_dt.py(設計界面腳本)和userscript_rt.py(運行腳本)?？梢允褂眠@些腳本執行ANSYS Workbench組件不支持,但是必須的參數類型的操作。

可以定義一個或兩個這種模塊,也可以兩個都不定義。組件執行完designtime模塊(userscript_dt.py)之后打開ANSYS Workbench項目文件,在runtime模塊(userscript_rt.py)特定功能運行之前和之后,執行更新ANSYS Workbench項目。

Designtime腳本(userscript_dt.py)示例

import os

def runUserScript(projPath):

"""

Before this function is called, the ANSYS Workbench project is already

open and the user should not reopen or close it.

This function gets called after fetching the PIDO parameters.

This function will accept a single parameter containing the path of the

user's work directory where the .wbpj file is located.

This function is required to create two text files, user_input_params.txt

&

user_output_params.txt, in the user's work directory. As the name suggests,

these two files must contain custom input & output parameter name-value

pairs

separated by "::". Each pair should be written on a separate line.

In the following code we are creating two dummy parameters - inputParam1 &

outputParam1.

Note: The decimal point character should be ".", irrespective of the locale.

"""

with open(projPath + os.path.sep + "user_input_params.txt", "w") as

inputFile:

inputFile.write("inputParam1::1.2")

with open(projPath + os.path.sep + "user_output_params.txt", "w") as

outputFile:

outputFile.write("outputParam1::2.3")

Runtime腳本(userscript_rt.py)示例:

import os

def runSetUserValues(projPath, custInputParamsDict):

"""

Before this function is called, the ANSYS Workbench project is already

open and the user should not reopen or close it.

This function accepts two parameters.

1. projPath -> It contains the runtime directory path where the .wbpj

file gets copied.

2. custInputParamsDict -> It is a Python dictionary object, and it

contains the updated custom input param name-value pairs.

273

In this function, the user needs to update the values for the custom

input parameters of the ANSYS Workbench project, located at the provided

projPath to get the updated values of the custom output parameters.

Below is an example of how to get the custom input parameters created

by the user.

"""

if (custInputParamsDict.__len__() > 0):

for k, v in custInputParamsDict.iteritems():

# You should write code here to update value of parameter

# 'k' in ANSYS Workbench model with a new value 'v'

def runUserScript(projPath):

"""

This function gets called after solving the ANSYS Workbench project.

It accepts a single parameter containing the user's runtime directory

path where the .wbpj file gets copied.

From this function, the user should fetch the custom output parameters

from the ANSYS Workbench project, and they should be written in a text

file (user_output_params.txt) with name and value separated by "::".

Each parameter is written on a separate line, as shown in the following

code.

Note: The decimal point character should be ".", irrespective of the

locale.

"""

with open(projPath + os.path.sep + "user_output_params.txt", "w") as

outputFile:

outputFile.write("outputParam1::2.4")

查看關于ANSYS Workbench組件的信息

1.雙擊ANSYS Workbench組件圖標,將彈出ANSYS Workbench Component Editor頁面。

2.從ANSYS Workbench Component Editor頁面,單擊選擇About標簽。About標簽提供關于組件的信息,如版本和描述等。

3.單擊More查看診斷信息。
