Hypermesh模型如何導入Ansys Workbench-Hypermesh與ansys接口聯合教程

2016-01-29  by:有限元中心  來源:仿真在線

hypermesh模型導入ansys workbench的hello world 案例比較少, hypermesh與ansys接口也并不常見,下面從一個hello world 案例出發,一步步地說明如何使用兩者進行聯合仿真。

hello world 案例如下。兩根懸臂梁A和B,兩者之間略有間隙,一根在另外一根的上方,。現在左邊懸臂梁上施加向下的均布載荷,考察當載荷集度漸漸增加時,該懸臂梁是如何壓迫下邊的懸臂梁,從而導致其發生變形的。

使用兩者進行聯合仿真的操作主要步驟如下:

1.在三維軟件(如SOLIDWORKS)中創建兩根三維懸臂梁如下圖所示,并另存為*.stp格式文件。

2.在HYPERMESH中打開此模型,并劃分網格。

3. 在HYPERMESH的組件管理器中定義單元類型,材料,并設置組件管理器。

4. 這里得到一個practics.CDB文件在HYPERMESH中導出有限元模型到ANSYS。。該文件可以被ANSYS的經典界面讀入。

5. 打開ANSYS的經典界面,使用FILE>READ INPUT FROM以讀入該文件。

6.在ANSYS的經典界面中使用文檔模型的導出功能寫出該文件,這里寫為file.cdb文件。

7.打開ANSYS WORKBENCH的主界面,并拖入一個Finite Element Modeler組件。

8.在Finite Element Modeler讀入file.cdb文件。

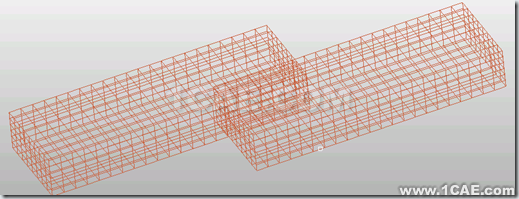

9.打開Finite Element Modeler,得到的有限元模型如下。

10.在Finite Element Modeler中生成一個初始的三維模型。

則該三維模型以及前面的有限元模型可以被WORKBENCH的其它應用程序使用。下面接著示范在MECHANICAL中的使用。

11.在WORKBENCH中創建一個靜力學分析。

12. 把Finite Element Modeler中的model單元格拖到static structural中的model單元格,建立關系。

13.更新Finite Element Modeler。

14.打開static structural.

15.添加固定端邊界條件,并施加載荷。

16.進行分析并查看位移云圖。

也可以查看應力云圖

hypermesh模型導入ansys workbench,簡單說就是:Hypermesh-》ansys經典-》ansys workbench

實際上,就一般的問題而言,使用ANSYS WORKBENCH足夠,不需要HYPERMESH的大駕以劃分網格。只是對于非常復雜的模型,此時網格的質量對于結果影響重大時,才需要這樣操作。

可見,使用上述方式,可以結合兩者的優點,從而可以對一個復雜問題進行高效的仿真,簡單說就是:Hypermesh-》ansys經典-》ansys workbench
