認識基站
▼
作為數量最多的移動通信設備
基站幾乎是隨處可見
其實
基站也分為很多種
基站的天線,也分為很多種
真正都能區分清楚的人
其實不多
場景
▼
當你和女票手挽手走在路上
遠處出現一個基站
你告訴她(他)
看!
那是一個中國??的4G TD-LTE
三扇區基站的定向極化智能天線
………………
我勒個去~
多么高的逼格~
深藏不露啊有木有~
想象一下女票的崇拜眼神~
還有路人的驚愕和贊許~
你簡直就是神一般的存在~
什么是基站
▼
Base Station
一般特指“公用移動通信基站”
大家都知道
基站就是給手機提供信號的
▼
上面這個東東只是鐵塔和天線而已
只是基站的一個組成部分
基站除了這些看得見的部分
還包括很多看不見的部分
在2G、3G時代
基站分為兩層結構
如下圖
到了4G LTE時代
兩層精簡成了一層
變成了單獨的eNodeB
以eNodeB為例
一般包括以下組成部分
BBU
▼
Building Baseband Unit,基帶處理單元
主要完成信道編解碼、基帶信號的調制解調、協議處理等功能
一看就是不能淋雨的
通常BBU都是放在室內
(也就是機房里)
關于機房,要說明一下
基站通常都有一個機房
有的在大樓里某個不起眼的角落
也有的在室外,像下面這樣
“野外基站機房”
▼
鐵塔下面通常會有這樣的小房子
找了個基站
拍了一張實景照片
▼
以前的基站是運營商一磚一瓦砌起來的
很費事
現在改成一體化站房了
就是這樣
▼
自帶底座,找個地方一放,就完事了
有的甚至自帶輪子,可以拉著走
機房里面是什么樣的?
大概是這樣的
▼
大部分機房都沒這么干凈寬敞明亮~

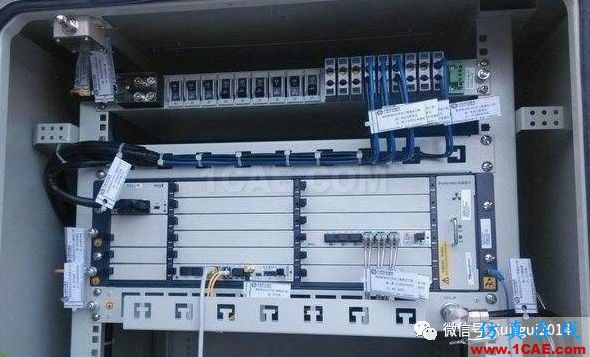

BBU就塞在機房的機柜里
機柜里可能還有機柜電源設備和傳輸設備
很容易辨認——
有很多紅色黑色藍色線(電源線)的
帶很多開關撥扭的
一般是電源設備
有很多光纖口、網口的
插了很多黃色光纖線之類的
一般是傳輸設備
RRU
▼
Radio Remote Unit,射頻拉遠單元
主要完成射頻信號調制解調,射頻模擬信號功率放大,傳送給天饋
是不是有點像暖氣片和行李箱?
RRU主要是抱桿或掛墻安裝
抱桿安裝
▼
掛墻安裝
▼
BBU偶爾也掛墻,省空間啊
和BBU不同,RRU裝在室外的比較多
天饋系統
▼
天饋包括天線和饋線
大家經常會提到“天線”
基站天線和你想的可能并不一樣
現在用的最多的天線,這樣的
▼
就是一塊板子,所以也叫“板狀天線”
抱桿安裝,非常方便
也很省錢省空間
一根柱子就搞定了
一塊“板子”就是一個扇區
它屬于定向天線
通常安裝在高處,板面朝向覆蓋方向
會向下傾斜一定角度
這是一個標準的三扇區基站
▼
發現天線下方抱桿安裝的RRU沒?
天線的種類非常多……
按波長分:中波天線、短波天線、超短波天線、微波天線...
按性能分:高增益天線、中增益天線...
按指向分:全向天線、定向天線、扇區天線...
按用途分:基站天線、電視天線、雷達天線、電臺天線...
按結構分:線天線、面天線...
按系統類型分:單元天線、天線陣
移動通信基站主要是板狀定向天線
也有全向天線~
▼
注意下面圖中紅框里的東西
▼

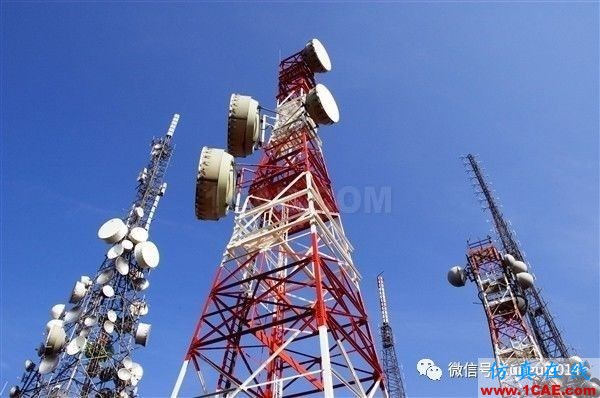

我們經常在鐵塔上看到它
但是它并不是基站的天線
它是微波天線~
▼
這種天線,叫拋物面天線
也叫碟狀天線~
有時候,這個基站比較偏遠,
就會通過微波的方式把信號發給別處的電信設備
應急通信車一般也會有微波
因為它沒有固定線路
▼
除了微波天線
還有很多其它用途的天線
八木天線
▼
鞭狀天線
▼
饋線
▼
連接天線和RRU的就是饋線
一般是黑色,比較粗
而且根數比較多
接頭也很大
另外,大家經常會看到天線邊上有一個小白帽~
這個是GPS蘑菇頭
用于定位和時鐘同步~
▼
鐵塔
▼
天線是安裝在鐵塔上的
鐵塔也分為很多種
基站,有大基站,也有小基站。
大基站叫宏基站(宏站)
小基站叫微基站(微站)
除了宏基站和微基站之外
為了更低成本地解決信號覆蓋問題
還有一個常見的設備——直放站
▼
直放站其實就是一個信號中繼器(Repeater)
放大上下行射頻信號的
用來解決信號盲區弱區的覆蓋問題
直放站主要是便宜,成本比一個基站要低很多~
室內分布系統
▼
室內的信號覆蓋
一直是一個很頭大的問題
基站一般都建在樓頂啊之類的高處
人一旦進了樓里
手機就容易沒有信號
尤其是地下室、停車場
還有電梯
標準的鐵箱子,屏蔽效果妥妥的~
針對室內環境
會專門布設室內分布系統
也就是業內常說的“室分”
“室分”其實也就是信號的二次中繼和增強覆蓋
從信源(例如微蜂窩基站或直放站)接出饋線
然后到各個房間或通道
再利用天線發出信號~
和我們經常用的WiFi很像
▼

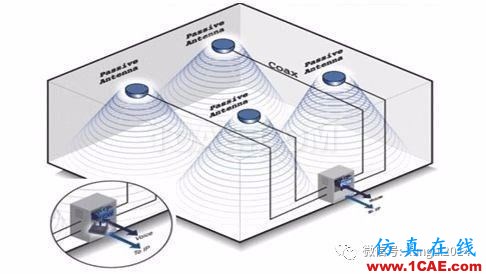

大家經常在辦公室頭頂上看到的這個
像奶嘴一樣的東西~
就是“室分”的吸頂天線~
▼
有很多種款型
▼
微型基站
▼
基站都在向小型化發展
一方面是因為不占空間(省租金=省錢)
另一方面也節能環保(省電=省錢)
最后部署更加方便快捷(省人工=省錢)
如果小型化的話
就是BBU和RRU合體~
或者RRU和天饋合體~
BBU、RRU、天饋一起合體~
諾基亞的“背包基站”
▼
Femto
英文意思是千萬億分之一,毫微微
它是一種低功率小范圍覆蓋的家庭基站
是不是很像家里的WiFi路由器~
▼
辨認基站
▼
很久以前
各家運營商都有屬于各自的基站
各個基站的風格和特點還是比較容易區分的
中國移動一般GSM900和DSC1800兩個G網頻段
所以一般如果看到的基站鐵塔有上下兩層
或者只有一層
人不多的區域,只有G900,沒有放D1800~
則這個基站很有可能是中國移動的。
另外
中國移動比較土豪
基站都修得比較漂亮,還會貼瓷磚~
而中國聯通還多了一個CDMA網絡
所以會再多一層
如果你看到某個基站有三層天線
則很有可能是聯通的基站
你問我電信的基站?
中國電信以前沒有移動業務好不好。。。
電信曾經有過小靈通
算是“半個移動業務”
大家應該還記得吧~
小靈通的天線非常好認
就是這樣的~
▼
不用數了,一共八根~
對應小靈通的八個信道
不過現在小靈通已經退網了
一部分這樣的基站被電信改造成LTE基站
正因為
各大運營商如果自建基站
容易造成高昂的成本和資源浪費
所以我國成立了“中國鐵塔”
專門負責基站站址方面的基礎設施建設~
三大運營商向它租借站址
避免了重復建設和惡意競爭
省了不少錢和事
基站共址(就是好多基站堆在一起)
現在就比較常見了~
▼
