搜索UG中汽車模高低落差位的分模處理技巧（實體分模技巧）
2016-11-01 by:CAE仿真在線 來源:互聯網
分模在模具設計當中占的比分很重,模分不開,整套模具就無法去設計。分模最常用的兩種方法就是面分模和實體分模,用哪一種方法由產品來決定,如下圖產品,由于高低落差很大,拉面的話不好銜接,最好的方法就是用實體分模,下面分享下實體分模的方法。

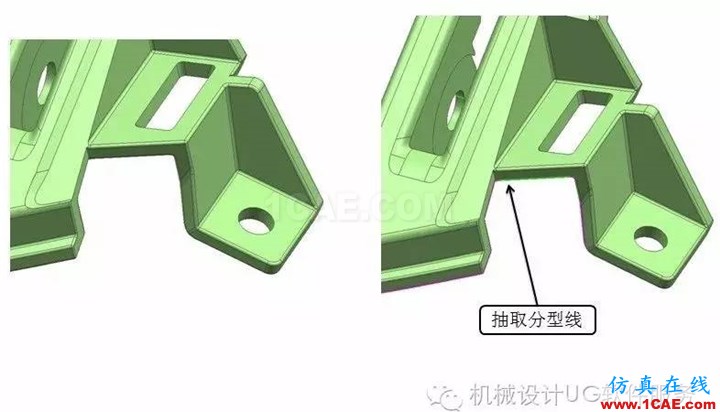

第一步:先將產品擺正,然后用【抽取】把分型線抽取出來,注意抽取方向的矢量。

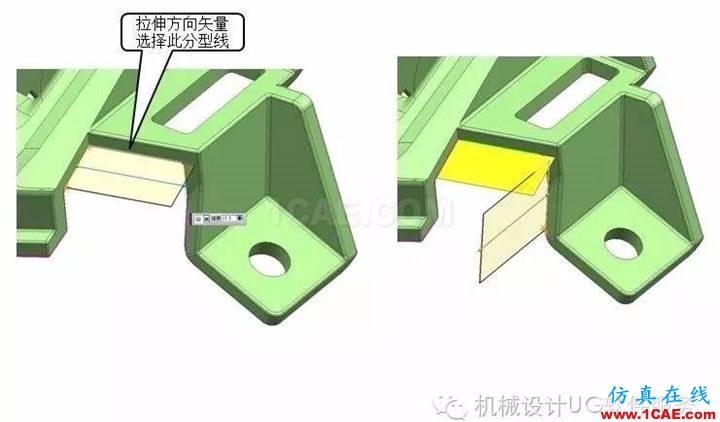

第二步:用拉伸命令拉伸出兩個輔助面,注意拉伸方向的矢量。

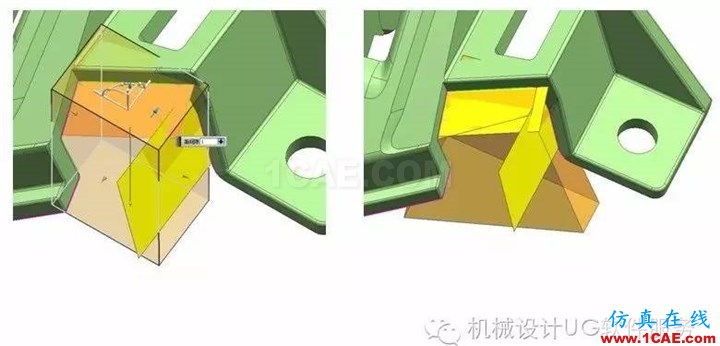

第三步:用創建方塊的命令(在電極設計工具條中)做出來一個實體,實體對應的面替換的輔助面和分型面上,然后去除參數,刪除輔助面。

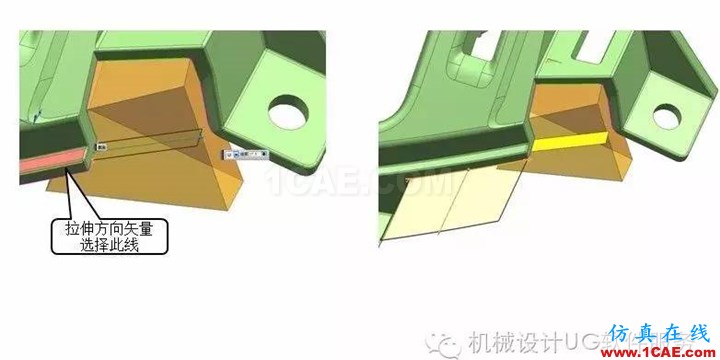

第四步:用拉伸命令再拉伸出兩個輔助面,注意拉伸的矢量方向。

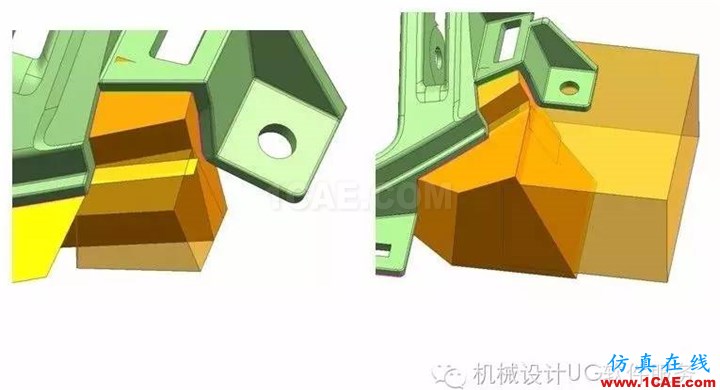

第五步:用創建方塊命令做出一個實體,實體對應的面替換到輔助面上,然后去除參數,刪除輔助面,同樣的方法創建。

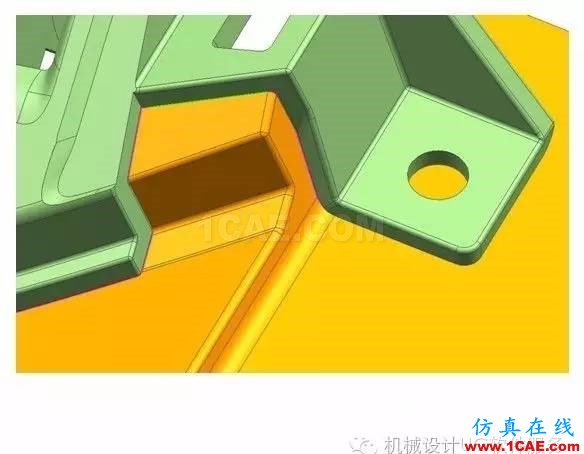

將所有的實體求和起來,倒R角與分型線對應,結果如下圖所示。
