Lumped Port簡介
Lumped Port是HFSS里面的內部端口,它需要通過測試系統來給結構加入信號,類似于測試系統的測試探針。因為Lumped Port注入給結構的是電壓和電流信號,因此Lumped Port必須要指定端口阻抗,否則就會導致信號源短路,Lumped Port端口的阻抗一般設置與測試系統的內阻一致。同理,因為是電流和電壓信號,Lumped Port必須要有參考也叫回流通路,因此Lumped Port必須要有兩個端口面,其中一個端口面為參考面。
2Lumped Port應用
因為Lumped Port定義的輸入是電壓和電流信號,因此一般Lumped Port端口主要用于信號完整性分析,即電路仿真中需要考慮布線寄生效應。Lumped Port的典型應用如下:
1)同層走線:
2)相鄰層走線:
3)多針腳連接器:

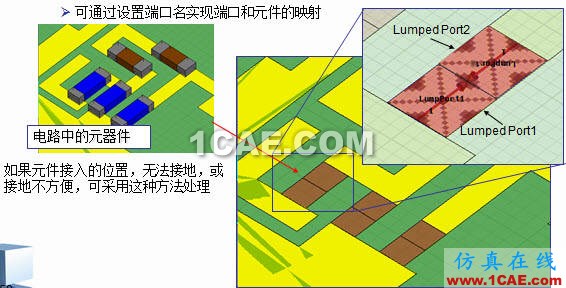

4)替代RLC無源器件:
3Lumped Port注意事項:
1)Lumped Port所在端面的長和寬需要遠小于信號波長,一般以1/10波長為界;
2)因為Lumped Port端口的兩側默認都是Perfect H邊界,因此兩個Lumped Port的邊緣不能相接;
3)Lumped Port的兩端必須和Perfect E邊界或金屬表面相接觸,否則信號無法注入;
4)Lumped Port只能用于傳輸TEM模式或準TEM模式;
5)因為真實的測試環境中回流通路是存在的,因此2個Lumped Port端口之間必須要形成回流通路,如下圖:
6)為了確保多端口S參數相位的一致性,Lumped Port積分線的定義方向必須一致;
以上是常用的一些Lumped Port的使用規則。
