搜索ANSYS_Workbench-Fluent流固耦合溫度插值方法
2017-09-28 by:CAE仿真在線 來源:互聯網
由于ANSYS Workbench功能的日益強大,建議使用更簡便的方法,下面給大家帶來一個簡單的實例。
打開Workbench,tool box/component systems里選mesh,空白區出現如下圖,雙擊Geometry,導入幾何模型,這是一個外部固體包裹內部管流的簡單模型,僅用于演示步驟。任選一個Part,在Details of Body里有個選項Fluid/Solid,需要分別定義好流體和固體
二
關掉Geometry,雙擊Mesh打開新窗口,按如下設置。自動創建流固耦合面,將在Fluent里自動設置為interface
劃分固體網格和流體網格因為是有限體積法,所以單元邊不帶中間節點Named selections命令分別創建lnlet,outlet和wllout.Wallout用來定義固體外表面與環境的對流換熱邊界條件
三
關閉Meshing窗口返回到project schematic界面,右擊Mesh→Tansfer Data To New→Fluent,將建立Fluent的分析項目。
此時mesh 后面變為閃電符號,需右擊它再點菜單中update
雙擊Setup,打開Fluent窗口,設置材料流相固相、激活能量方程、湍流模型、邊界條件等。進口流速1m/s,600k,出口pa,wallout定義對流換熱系數5,環境溫度300k。
右擊點update,閃電符號變為勾號
溫度云圖
四

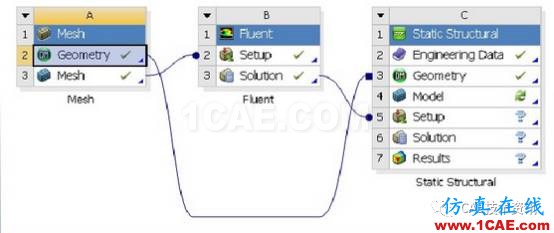

關閉Fluent窗口,返回projectschematic界面,右擊B Fluent project/Solution→
Transfer data to new→static structural,出現新的C project,然后鼠標點擊A的Geometry并按住不放,拖放到C額Geometry上松鼠標,這樣出現連接線,A的Geometry可以傳遞到C中。
五
雙擊C的model,打開分析窗口,創建網格,關鍵:在Static structural下面有
importedLoad(solution),右擊inert→Body Temperature,會出現進度條,稍等則在左下角出現下列圖片,Geometry選中固體,CFD Domin選Solid,此時Imported Body Temperature前出現閃電符號,右擊選Import Load,Fluent計算的溫度載荷就插值到新劃分的有限元網格上。
六
添加預約,計算
這僅是個簡單實例,具體問題還涉及到定義材料塑性應力應變數據,分析的非線性設置,接觸設置等等。
