關于ANSYS 18.1 fluent改進

2017-06-12  by:CAE仿真在線  來源:互聯網

ANSYS又發布新版本了,ANSYS 18.1!

如今商業仿真軟件的更新速度也是越來越快,不知道若干年后這些軟件公司會不會在發布新產品時也辦“相聲專場”,后面大屏幕上放著仿真效果經過精心渲染的PPT,前面站著一個“胖子”,在煽情的講“我們新開發的產品,操作便捷的不像實力派......這個版本是TMD為你們設計的.....”

不管怎樣,希望CFD軟件都能發展的越來越好,能出現越來越多的功能強大性價比更高的核桃版、豌豆版、瓜子版...讓用戶得到更多的快捷和方便,讓我繼續做一個開心的仿真楠胖。

新版本的ANSYS安裝文件依然是如此的大,安裝更是如此的慢...

這里把ANSYS FLUENT的一些新特性進行一下介紹:

用戶界面

• 可以在圖形窗口,對模型圖形進行直接操作設置。比如,對模型的邊界條件類型進行修改。

• 使用鼠標右鍵點擊網格圖形不僅可以顯示所選區域的surface group, surface-name和surface-id,還可顯示圖形的zone-id和zone-name。

• 樹形菜單中列出了區域ID以及單元格區域和邊界條件的區域類型。

網格設置

• 在處理設置interface方面增加了新的功能,提高了易用性:

1)現在可以編輯單個或多個interface的設置,而不需要必須刪除再重新創建interface。

2)實現在Mesh Interfaces對話框或者在樹形菜單中自動匹配interface對應面的能力,之前需要使用define/mesh-interfaces/auto-pairing命令來激活。

3)interface設置界面簡化,提高設置操作效率。

• 對于動網格,實現通過UDF定義運動/變形的邊界區域的局部網格重構。

• 重疊網格的改進:

1)重疊區域的連續性將被默認以分層數據格式(HDF)保留寫在CASE文件中,從而保證了ANSYS FLUENT中一致的重疊界面。

2)二維軸對稱流動現在支持重疊網格。

計算收斂

• 收斂條件可以停用而不用被刪除。

模型

• 傳熱和輻射

1)在流固耦合計算中,在interface面上傳輸熱數據可實現Mapped和Coupled Wall兩個選項。

2)現在可以在多面體網格上使用Monte Carlo輻射模型。

3)Mesh Coarsening現在可用于Monte Carlo輻射模型。這將減少輻射模型所使用的域中有效單元的數目,從而增加了輻射計算的速度,并降低了峰值存儲器的使用率。

• 燃燒和組分輸運

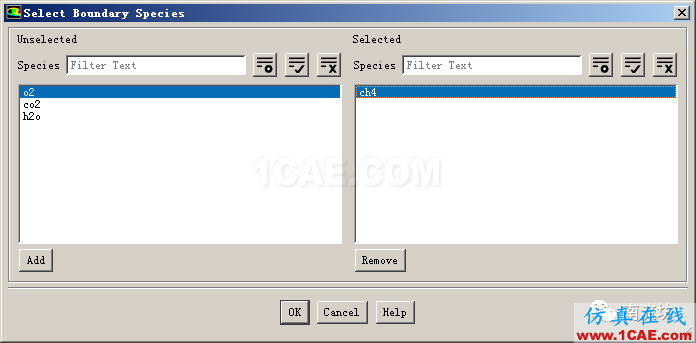

1)對于單項的組分輸運案例,只顯示選定的邊界物種的功能擴展到Patch對話框,Hybrid Initialization對話框和Solution Initialization對話框。

• DPM

1)逃逸質量DPM報告現已實現完整功能支持。通過一個或多個邊界逃逸的粒子的質量可以單一或選擇多個生成報告。

2)使用文本用戶界面創建擴展DPM摘要報告的能力現在可以作為一個完整的功能。該報告可以為所有或選定的injection創建。

3)現在可以啟用一個動態負載平衡功能,該平衡負載用于在離散相位模型對話框Use DPM Domain選項中。

• 歐拉多相流模型

1)對于帶有多組分輸運的Eulerian和混合多相流問題,現在可以選擇不同組分的傳質模型和選擇多個組分的傳質機制。

• 歐拉壁膜模型

1)不再需要設定歐拉壁膜的最小厚度。

材料屬性

• 對于NIST真實氣體模型,現在可以創建NIST查找飽和表。

單元區域和邊界條件

• 扭矩轉速可以與GT-POWER v2017.2及以上版本進行耦合計算。

• 增加了質量流量出口邊界條件。

并行計算

• 在處理器支持avx2運行時,為avx2指令集進行優化提高計算性能

圖形,后處理和報告

• 圖形場景顏色設置將被保存在CASE文件中。

• 跡線被包含在場景。

• 動畫對象的方向可以被指定。

• 報告文件和圖形可以在計算過程中不被激活。

• 通過命令solve/report-files/clear-data和solve/report-plots/clear-data可以清除報告和圖形。

• 可以選擇將監視數據中的flow-time, delta-time, iterations-per-timestep等這些數據分隔成不同的文件和圖,或者將它們包含在同一文件和繪圖中。
