搜索Fluent邊界條件設置（三）——壓強出口邊界條件（Pressure Outlet）
2016-12-25 by:CAE仿真在線 來源:互聯網
壓強出口邊界條件在流場出口邊界上定義靜壓,而靜壓的值僅在流場為亞音速時使用。如果在出口邊界上流場達到超音速,則邊界上的壓強將從流場內部通過插值得到。其他流場變量均從流場內部通過插值獲得。
在壓強出口邊界上還需要定義“回流(backflow)”條件。回流條件是在壓強出口邊界上出現回流使用的邊界條件,這樣計算將更容易收斂。FLUENT在壓強出口邊界條件上可以使用徑向平衡條件,同時可以給定預期的流量。

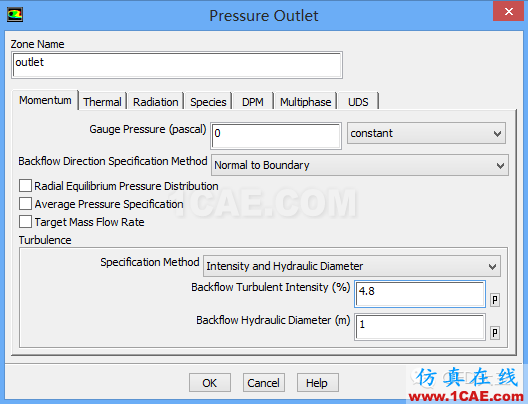

有關回流的湍流參數的設置如下圖所示,需要說明的是這些湍流參數只有當回流發生時才被使用。但是即使在計算結果中沒有回流出現,也應該將出口條件用真實流場的值設定,這樣可以在計算過程中出現回流時加速收斂。
