Fluent學習筆記（15）-----可動區域之MRF

2016-10-06 by:CAE仿真在線來源:互聯網

fluent可以解決包含運動部件的數值模擬問題,如渦輪機械、攪拌槽等問題。下面就實例來介紹fluent提供的動參考系模型和滑移網格模型。

實例介紹:

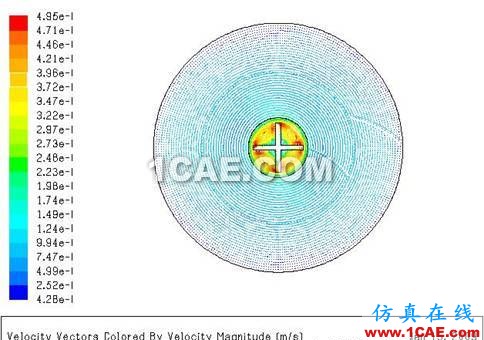

本例子是簡單的二維攪拌問題,分別用MRF和滑移網格模型進行求解。

幾何尺寸:圓半徑50cm,edge4=2cm,edge2=9cm,圓心為坐標原點,攪動速度為 0.5rad/s

Fluent學習筆記(15)-----可動區域之MRF

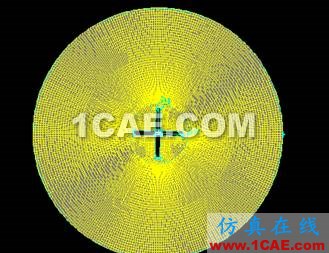

1. gambit

為了fluent計算好定義在圖中再繪制一個R=12cm的圓。

通過面的布爾減的運算生成,face1 為外圓環部分,定義為fluid2,剩余的陰影部分為face2.

定義為fluid1

兩個面之間的邊線設為interface1和interface2。將中間的十字架定義為wall類型。

2.fluent設置與計算

2.1 一般操作

read case,check,scale,steady,operation conditions 默認,materials water-liquid

2.2 define interface

點擊interface zone1中的interface1 和interface zone2中的interface2組成interface對,并且在grid interface 中命名。

2.3 boundary condition

2.3.1fluid2 定義為water-liquid

2.3.2fluid1 選擇water-liquid,motion對應的moting type下選中moving reference frame,即是MRF方法,利用它設置區域的fluid2的可動區域,它的運動方式可以是平動或轉動。注意轉動不是物理位置上的轉動,所求的解的僅僅是周期性轉動在某一瞬時的情況,就把一個非穩態的問題轉換為一個穩態問題來求解。

進行簡化的理由是:對已這個周期性轉動的攪拌器,若已知它的t時刻的流場,這個流場在空間上轉動距離w*dt,就可以得到t+dt 時刻的流場。

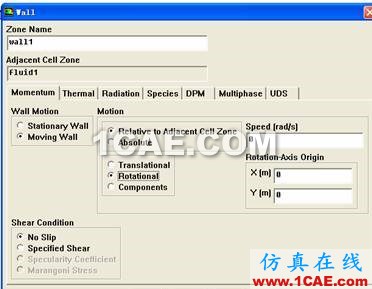

2.3.3攪拌十字的wall定義

momentum對應的wallmotion下選中moving wall,選中rotation表示說明它轉動。選中relative to adjacent cell zone ,speed 后面的數據為0,以上的設置說明十字形攪拌器是與0.5rad/s轉動的fluid2區域同步轉動的。
