利用workbench實現渦輪葉片的建模與網格

2016-09-05  by:CAE仿真在線  來源:互聯網

下面簡單演示如何利用workbench對渦輪葉片等旋轉機械流體進行流體仿真前處理:

1、打開workbench,構建BladeGen、TurboGrid以及CFX模型。

2、根據葉片參數構建葉片模型

3、導入TurboGrid里,設置Shroud Tip等參數,取消“suspended object updates”選項,完成葉輪流道網格拓撲結構的劃分。

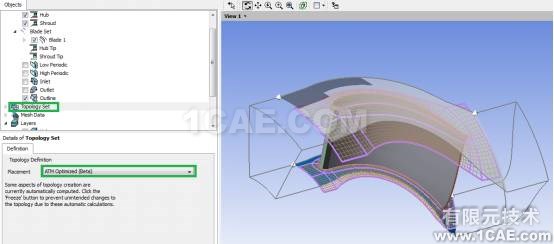

4 、選擇拓撲優化方式,雙擊Topology set進行選擇。

5、設置網格參數,選擇Mesh Data,設置時,需選中inlet domain及outlet domain,有助于后續CFX分析時設定domain等。

6、創建網格,選擇3D Mesh,選擇Create Mesh。

7、查看網格質量,選擇Mesh Analysis(error),查看Mesh Statistics內網格統計情況,參數不可超出最大值或最小值過多。

8、選擇超差項,可觀察具體超差項網格參數。

9、選擇Display All Instances查看整體結構網格情況。

10、將網格導入CFX里,可以得到流道模型及網格。
