分析原理:流場采用CFX12,固體采用ANSYS12分別計算,通過界面耦合。

流體網格:流體部分采用HyperMesh9.0分網,按照流體分網步驟即可,沒有特殊要求。

網格導出:CFX可以很好的支持Fluent的.cas格式。直接導出這個格式即可。

流體的其余設置都在CFX-PRE中設置。

固體網格即設置:HyperMesh9.0劃分固體網格。設置邊界條件,載荷選項,求解控制,導出.cdb文件。

實例練習:

以CFX12實例CFX tutorial 23作為練習。

為節省時間,將計算時間縮短為2s。

網格劃分:提取CFX tutorial 23中的實體模型到hm中,分別劃分流體,固體網格。分別導出為fluent的.cas格式和ansys的cdb格式。

流體網格如下:

網格文件見:fluid.cas

固體網格為:

特別注意:

做FSI分析時,ANSYS固體部分必須在BATCH下運行(即將.cdb文件導入ansys不需要任何操作就能直接計算出結果),所以導出的.CDB文件需要添加一個命令,在hm建立FSIN_1的set,以方便在.cdb中手動添加命令SF,FSIN_1,FSIN,1,具體位置在定義了節點集合FSIN_1之后。

另一個set:pressure用于施加壓強。

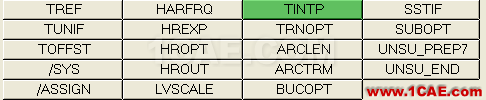

這里還設置了一些控制卡片用于分析,當然也可以直接修改.cdb文件

詳細.cdb文件請參看plate.cdb

將固體部分在ansys中計算一下,以確定沒有問題。

通過ansys計算檢查最大位移:最上面的點x向變形曲線

至此,固體部分的計算文件已經準備好,流體網格需要導入CFX以進一步設置求解選項和耦合選項。

以下在CFX-PRE中進行設置

由于固體模型已經生成,故不需要利用workbench,所以不必按照指南的做法。

啟動workbench,拖動fluid flow(CFX)到工作區

直接雙擊setup進入CFX-PRE

導入流體網格

然后設置分析選項:

注意:mechanical input file即是固體部分網格。

再新建一個流體,取名fluid。

設置domain

添加邊界條件

取名為interface設置流固耦合界面,對應為abc。

這就是流固耦合界面的設置過程。

同理,建立sym1

Sym2

這個選項默認為no slip 的 wall,最普通的那種,不必特殊設置

初始化:

求解控制

輸出控制:

Output variables list

Monitor板最上面的一個角點,也是ansys中計算關心的點

如這個十字號

保存以上設置即可。

返回到workbench,雙擊solution啟動計算器。

不用更改設置,直接計算即可。

以上過程小心仔細,一般不會出現錯誤的。

至此,幾分鐘后即可計算完成。

先看收斂曲線

再看monitor點

曲線跟單獨的板的振動十分相似,說明計算是正確的。

后處理:

再次返回workbench,雙擊results,啟動后處理。

先查看板的應力

是對的

用CFX11做過同樣的例子,所以以下提供CFX11中的結果,與cfx12類似。

可用

查看速度矢量。
