求解焊縫疲勞實例

2017-09-24  by:CAE仿真在線  來源:互聯網

本文簡單介紹使用FE-SAFE對帶有焊縫的模型,進行疲勞的估算。首先,在ABAQUS中建立一個帶有焊縫的模型。兩個螺栓孔,左側的施加水平向的拉力,右側的孔做位移約束處理。如下圖。

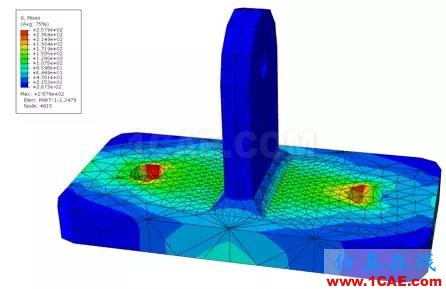

通過求解,可以得到模型的應力分布云圖。此時生成的ODB文件,就是為接下來的疲勞運算提供數據。

接下來,進入FE-SAFE界面,首先導入有限元文件,本實例中只導入應力數值。

同時需要對單位進行調整。

第二步,添加載荷信息。先選中current FE Models 中的stress,然后在loading Settings中添加載荷歷程信息。

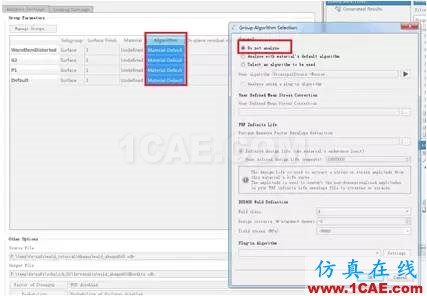

第三步,設置對應的疲勞算法。如下圖。先將所有材料設置為Do not ansys。

接下來對G2進行單獨設置。選擇BS54000的焊縫有限元模型。Weld class選擇F。

這樣就完成了一個簡單的焊縫計算設置。點擊Analyse,進行求解計算。

最后可以在后處理中讀取相應的指數壽命云圖。
