復合材料具有比強度和比模量高、性能可設計和易于整體成形等諸多優異特性,被廣泛用于航天、航空和航海等領域。本文以碳纖維樹脂基復合材料為例,介紹在abaqus中復合材料結構的建模分析方法。
層壓板主要信息如下:
板的尺寸為600mmx400mm,四邊簡支,在一短邊受100N/mm的壓縮荷載。板的鋪層順序為:【45/-45/90/0】s(共8層,對稱鋪層),每層厚度為0.125mm,材料屬性如下:
建模思路如下:
第一步、 創建幾何部件
1、進入part,新建part,基本信息如下
2、在草圖繪制中,選擇Create lines: Rectangle,輸入兩個坐標(-300,200)和(300,-200),建立如下長方形板。
第二步、 網格劃分和生成有限元部件模型
1、平板網格劃分
模型基本尺寸為10
網格如下:
2、生成有限元部件
點擊菜單欄Mesh--create mesh part,選擇該部件,重新生成新的部件,名字這里采用系統默認。點擊mesh--Element type,選擇新生成的部件全部單元,設置單元類型,如下。
做這一步的好處就是建立一個獨立的只包含有限元的新部件,這樣我們在修改草圖參數的時候,新建的網格部件不會因為草圖的改變而改變。
第三步、 定義復合材料屬性和鋪層檢查
1、定義復合材料屬性
進入property 模塊,點擊新建材料模型,進入材料編輯界面,選擇meshanical/elasticity/elastic,進入材料彈性參數設置界面,type類型為Lamina,如下:
2、鋪層設置
點擊工具區的create section,按如下設置復合材料的鋪層。
3、屬性賦值
點擊工具區的Assign Section,選擇新建的單元部件,將截面參數賦值給單元。
4、 定義層合板主方向。
點擊工具區的Assign Material Orientation,選擇新建的單元部件,按如下定義主方向。
5、查詢材料鋪疊順序
點擊Tools--query,在property module queries 中選擇ply stack plot,彈出ply statck plot 窗口,任意選擇一個單元,即可查看鋪疊順序。
第四步、 裝配部件
進入Assembly 模塊,新建一個組裝。
第五步、創建分析步
進入Step 模塊,點擊create step,在procedure type 欄中選擇linear perturbation,并選擇buckle,如下:
第六步、創建荷載和邊界條件
約束示意圖如下:
第七步:提交分析
第八步:結果查看

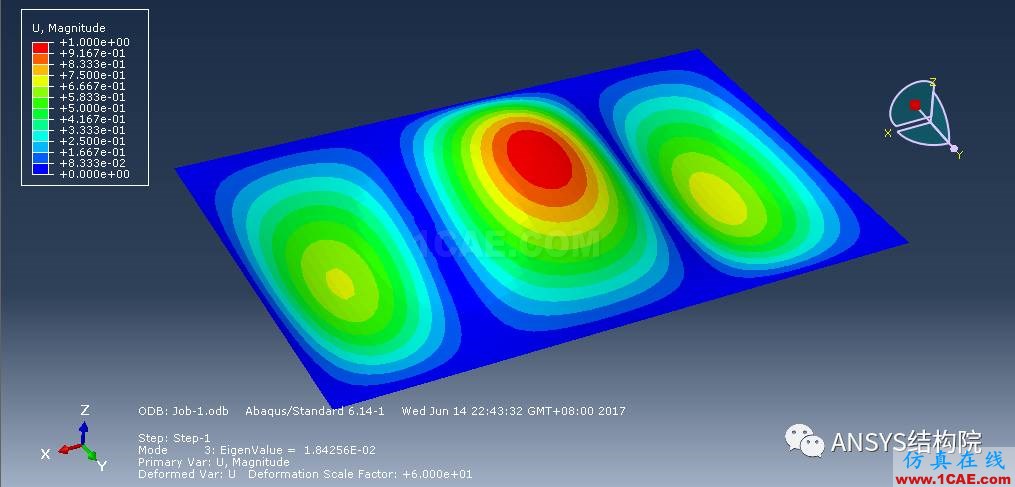

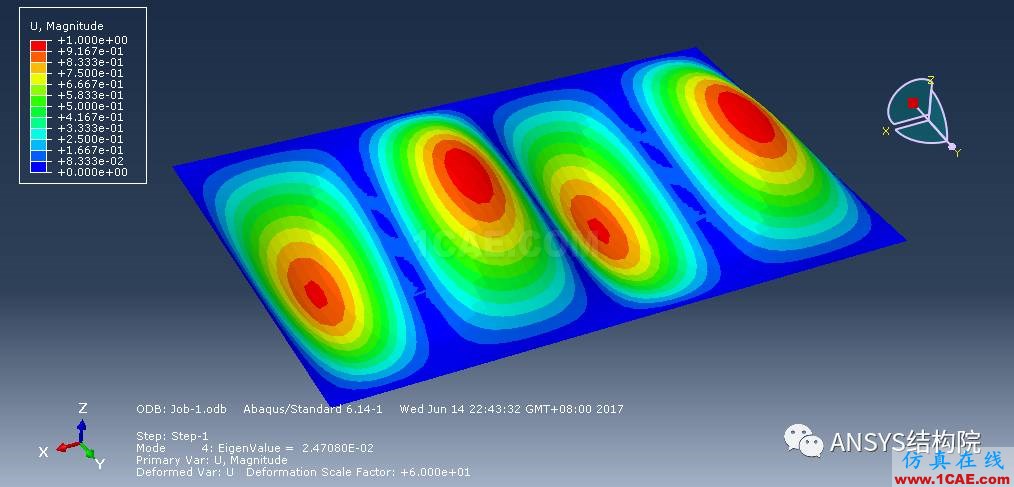

結構第一階到第六階的屈曲模態如下
轉自微信公眾號: 技術鄰CAE學院
