二、建模的基本過程及注意的細節
1、最基本的操作,通過part模塊建立
(1)三維線 beam1,作為縱梁;
(2)建立橫向的一品框架 Frame1;

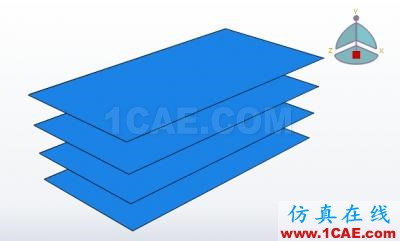

(3)建立一三維shell面,作為樓面板




分別定義梁、柱、板的截面屬性:(下圖中舉出比較典型的一部分)



具體操作為:Property模塊--工具欄Assign--Beam Section Orientation,點擊以后,按照屏幕左下角的提示操作即可,例如:


4、在assembly模塊里,通過移動、旋轉、陣列組裝成成整體結構,要開動腦筋注意datum輔助點的應用,用的最多的是:通過相對偏移建立輔助點:





5、最后把這些組裝起來,就是整個模型的大致形狀,然后就可以在 Mesh模塊選定單元類型和劃分技術來劃分網格。只劃分Beam1、Frame1和Slab1就可以把整個模型劃分完成。

6、在Interaction模塊定義各個部件的約束和連接即可。

7、模型建好以后,就可以在Step模塊和Load模塊定義分析步和施加的荷載,在Job模塊提交作業,分析計算了。

-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

梁柱板的連接

一、梁、柱連接


在后面的帖子里看到大家對1#、2#里面三者的連接討論的比較多(到現在已經討論到20樓了)。

呵呵,真不好意思,前面的帖子我偷了個懶,沒建立約束連接,就傳了上來
-------------------------------------------------------------------------------------------------

1.梁柱間的連接,據我現在所知的,一般包括以下兩種:

一是:分別建立 梁、柱的part,然后到assembly里面組裝定位好,merge成一個part;
再回到property里面定義截面屬性,到mesh里面劃分網格;
接著進行加載,邊界條件等等后序工作。如下圖:


另一種就是:在part里面,利用 連點成線,直接建立三維線性框架,雖比較繁瑣,也沒啥技術含量,但也可以行。見下圖:




到現在為止,我能知道的比較好的方式應該是tie連接了,如下簡單示例:


這是通過分別建立 線性框架和板需要tie部分的set集合,然后建立的tie約束。
在此之前,通過查找自動接觸對,卻死活找不出,只給說 NO FOUND,這點有點小郁悶,見下圖:




PS:
倒是有個帖子,是講怎樣把整個結構畫好網格,然后merge到一塊,再定義屬性的,我試了半夜也沒成功,還是很佩服那位帖子的高人,把鏈接貼到下面,感興趣的可以跟著試試:http://forum.simwe.com/thread-904026-1-1.html
