搜索網格細化節點不連續？這里有一招
2017-05-08 by:CAE仿真在線 來源:互聯網
在進行網格劃分時,想對局部區域進行細化?在三維模型中可以按照下面的方法進行切割。
如果覺得這樣進行分塊很麻煩,或者網格細化時節點存在不連續,如上圖1所示。這時候大家通常想到的是使用Tie連接,將兩個不連續的面綁定在一起。
在Abaqus中,還提供了另外一種方法用來處理該不連續問題,那就是使用MPC的網格細化功能。
本文要講述的就是該功能。
首先介紹MPC的LINEAR和BILINEAR,它們都用于一階單元。
-
LINEAR
用法:
*MPC
LINEAR, p, a, b
-
BILINEAR
用法:
*MPC
BILINEAR,p, a, b, c, d
至于二階實體單元及其它類型單元,請查看Abaqus幫助文檔關于MPCs for mesh refinement。
下面通過一個簡單的例子介紹該關鍵字的使用,并和Tie的結果進行對比。
模型為一懸臂梁,上面施加面載荷,在懸臂梁左端進行了網格細化,中間的位置存在網格不連續。
要在三維實體中使用MPC網格細化,需要照下圖進行定義:先為邊定義LINEAR型的MPC,然后為中心節點定義BILINEAR型的MPC。
由于Abaqus/CAE不支持MPC網格細化關鍵字,如果這個過渡面上網格和節點很多,使用手動編輯關鍵字的方法就比較讓人頭暈了。
幸好ANSA中提供了該功能,而且非常方便。在Abaqus DECK面板下MPC>MESH.REF>LINEAR/BILINEAR,可以基于節點或節點集進行手動創建,也可以利用Auto進行批量創建。

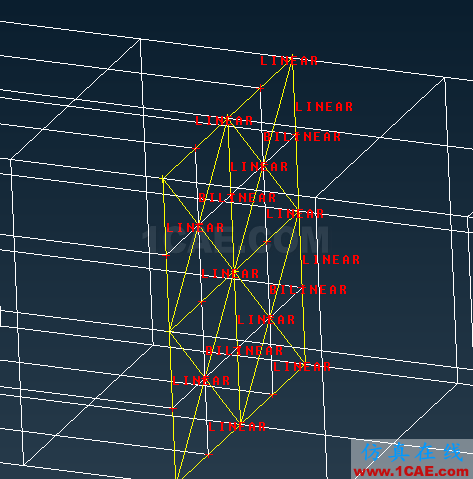

先選擇LINEAR>Auto,框選所有過渡面上的節點,確認后如下。
然后選擇BILINEAR>Auto,框選所有過渡面上的節點,確認后如下。
這樣就完成了MPC網格細化的定義。
下面對比下MPC網格細化和Tie兩種方法應力結果。
Tie連接應力結果 MPC連接應力結果
下面是過渡面處的局部放大圖。
Tie連接應力結果 MPC連接應力結果
可以看出在過渡面上都存在應力不連續問題,但是MPC的結果要明顯好于Tie的結果。
總結:Abaqus種,MPC除了上述的網格細化功能以及常用的多點約束(蜘蛛網)功能外,還能實現connector的功能以及旋轉周期對稱等功能,大家快去發掘吧。
