Catia零件建模全過程詳解

2017-03-21  by:CAE仿真在線  來源:互聯網

本題主要是草圖、凸臺、凹槽、陣列、鏡像、盒體、公式等命令的綜合應用的一個小例子。

具體如下:

1、點擊草圖,以XY平面為基準平面進行繪制草圖,隨意繪制一個圓,在圓上用輪廓線繪制五條連續線段,如下圖,注意有一點和H軸重合。

2、將圓轉換為參考,并分別標注五條線段長度,五條線段約束為等效尺寸,長度為題中的80.如下圖(可以一個一個的進行更改)。

3、對正五邊形頂角進行倒角,倒角后的長度為12,如下圖

4、標注任意倒角后的邊長,注意此時會過約束,將剛剛標注的轉換為參考,具體如下

5、退出草圖

6、點擊凸臺命令,拉伸凸臺,稍微多拉伸點,此處小編拉伸100(不一定非要100),如下圖

7、以拉伸后的凸臺的上表面為草圖平面,繪制上面的小的正五邊形步驟同步驟1、步驟2,注意約束邊長為12.五邊形的一個尖點和上面做的五邊形的尖點相反。如下圖

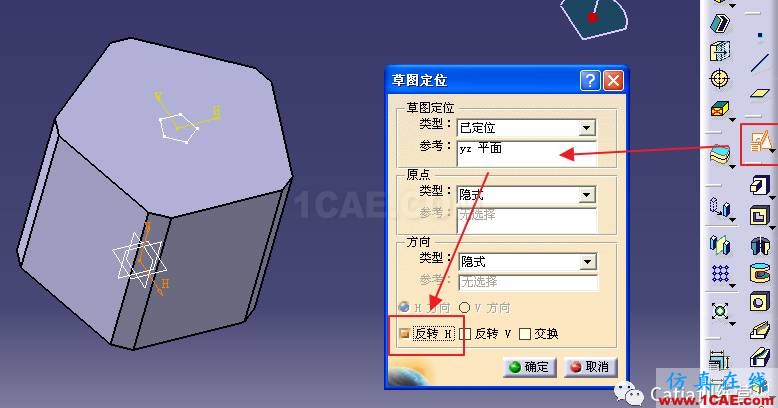

8、以YZ為平面建立定位草圖

9、任意畫一條斜線,下端點約束在面上,且距離下邊距離為6mm。

10、約束此線的長度。右鍵編輯公式,公式為 步驟4中的參考尺寸*sin(60/180*PI)

11、約束斜線上端點和上面小五邊行的頂點共線。

12、以斜線的上端點為起點,向左畫一條水平直線。退出草圖

13、用凹槽將上面的去除,如下圖

14、旋轉陣列,將剛剛做的凹槽進行陣列。

15、以上圖所示三點創建平面。

16、以上面創建的平面為草圖平面,建立大于邊界的矩形,并退出草圖。如下圖所示

17、創建凹槽,如下圖

18、旋轉陣列凹槽,如下圖所示

19、進行抽殼,壁厚為4mm,如下圖

20、將上面挖空三角。用凹槽命令(比較簡單這里不在重復描述)如下圖21

21、旋轉陣列凹槽,如下圖

22、將上面的以XY平面進行鏡像,完工。
