地形設計是景觀設計的重要組成部分,是空間營造的初步設計,是植物種植的基礎,是一門專業,也是一門藝術。然而看到錯綜復雜的地形圖,小伙伴們都迷糊了,到底如何正確理解地形?
干貨來了!
今天就由山水比德的設計大咖俞姐來為大家講解地形的基礎內容,滿滿干貨,準備好做筆記啦!
地形有哪些類型?
地形是指地球表面三維空間的起伏變化。簡言之,地形就是地表的外觀,是外部環境的地表因素。
同時,地形也是景觀設計要素的基地和依托,是構成整個景觀的骨架,地形布置和設計得恰當與否,會直接影響到其他要素的設計。
地形包括復雜多樣的類型,主要分為兩大類:如山谷、高山、丘陵、草原以及平原這樣的自然地形。從園林范圍來講,地形包含土丘、臺地、斜坡、平地,或因臺階和坡道所引起的水平變化等這類為人工地形。
如何營造美的地形?
好看常用地形歸類
如何看懂地形?
知道怎樣是美的地形,我們還需要看懂地形圖~

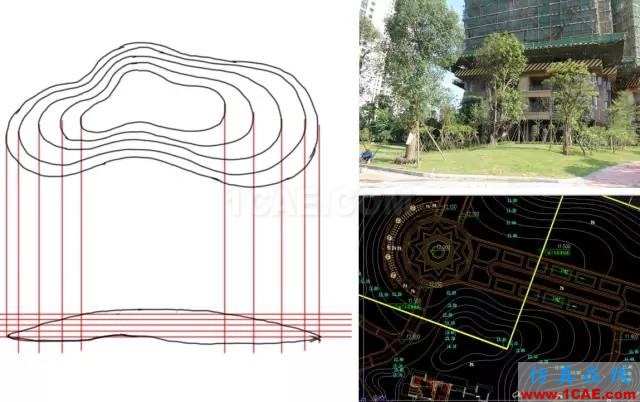

地形圖就像切土豆片...大家自行腦補....
那如何區分正確的地形畫法與錯誤的地形畫法
正確的地形畫法,土坡更為飽滿圓滑,更具美感
錯誤的地形畫法,會導致中間突出,視覺效果差
不同的畫法所展示的效果都將是不同的視覺效果
實例如下:
地形設計的幾種形式
1.自然高差消化
2.場地堆坡設計
3.種植地形設計
如何畫對地形
一、消化高差

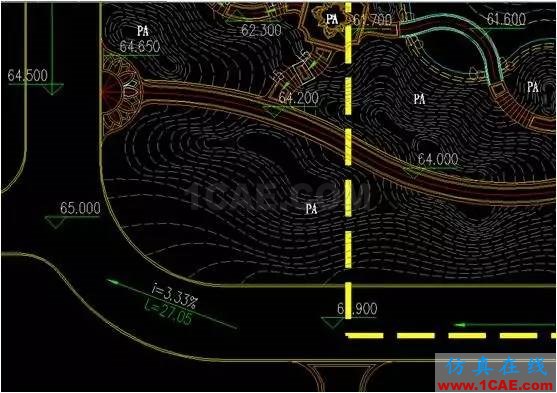

坡路:放坡的道路等高線穿過要均勻,平臺結點保持水平,不應有等高線穿過。
有矮墻收邊的臺階
無矮墻收邊的臺階
等高線在階梯處的處理
左邊是正確畫法,右邊是錯誤畫法:
水邊:水面是平的,不可以有等高線接到駁岸上,水面有高差的地方一定有跌水。
建筑邊: 沒有特別要求時,建筑邊應從建筑邊向道路邊放坡,需明確建筑首層標高。建筑邊要求堆坡時,需考慮建筑邊排水。
擋土墻:隱性擋土墻、可見的擋土墻、陽光車庫、帶立面的大高差
擋土墻

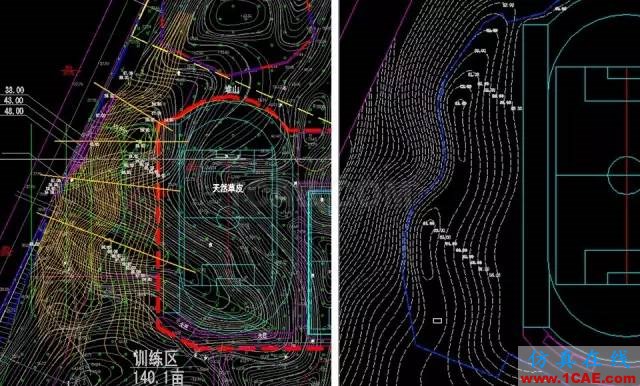

自然高差:甲方提供原始地形的高差較大的地形處理,建議套回原地形,設計地形等高線與原始地形線接順。
二、朝向
朝向的畫法一般規律為等高線凸起方向為低點,凹的方向為高點。
