【AutoCAD教程】提高CAD操作效率還得左右手并用

2016-10-29 by:CAE仿真在線來源:互聯網

主題

★

所謂“左手鍵”就是只用左手使用鍵盤的左半部敲打命令。主要使用15個字母:Q W E R T A S D F G Z X C V B 及空格鍵。因?yàn)殒I盤固有的結構,數字小鍵盤位于鍵盤的右邊,所以在實際繪圖中,需要輸入尺寸的時候,還是用右手輸入方便一些。右手從鼠標挪到數字小鍵盤,動作幅度也并不大。

將所有快捷鍵都設置到左手,自然會有些命令的快捷鍵會跟原命令有較大差別,這些命令只有硬背,好在這種常用的命令并不太多。下面給大家介紹網上流傳的一種左手快捷鍵設置方法。

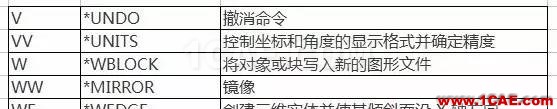

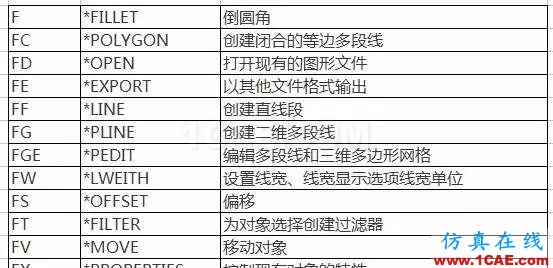

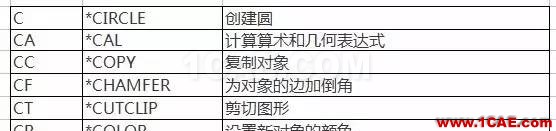

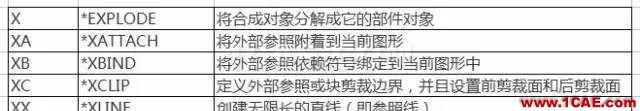

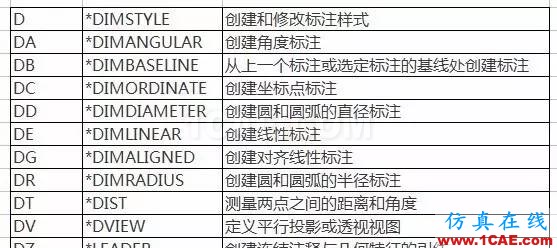

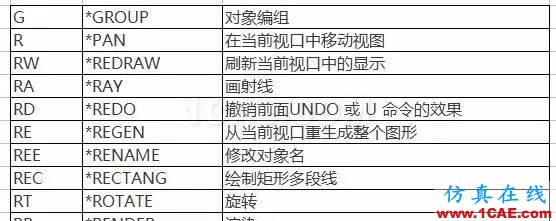

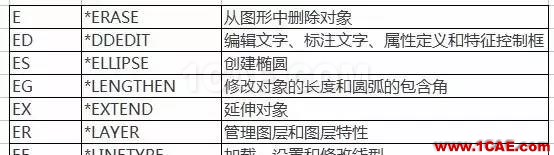

“左手鍵”快捷命令表

【AutoCAD教程】提高CAD操作效率還得左右手并用AutoCAD仿真分析圖片1

【AutoCAD教程】提高CAD操作效率還得左右手并用AutoCAD分析案例圖片6

【AutoCAD教程】提高CAD操作效率還得左右手并用AutoCAD分析案例圖片7

【AutoCAD教程】提高CAD操作效率還得左右手并用AutoCAD分析案例圖片8

【AutoCAD教程】提高CAD操作效率還得左右手并用AutoCAD分析案例圖片9

【AutoCAD教程】提高CAD操作效率還得左右手并用AutoCAD應用技術圖片10

注:上面表中有些命令設置并不完全是左手鍵,例如AP(加載應用程序),因?yàn)檫@個命令不會在繪圖過程中頻繁使用,因此對操作效率影響不算大。還有些快捷鍵跟原命令差別非常大,例如用R來表示平移(PAN),用FGE來表示Pedit(多段線編輯),剛開始將快捷鍵換過來的時候,肯定會有些不適應,用一段時間就習慣了。

為了方便大家編輯PGP文件,下面按PGP文件中的格式發一個列表,你只需要講下面內容復制粘貼到PGP文件中即可。

“左手鍵”命令別名

A, *ARC

AD, *ATTEDIT
AA, *AREA
AG, *ALIGN
AP, *APPLOAD
AR, *ARRAY
AT, *MATCHPROP
ATT, *ATTDEF
AV, *DSVIEWER

B, *BLOCK
BD, *BOUNDARY
BR, *BREAK

C,         *CIRCLE
CA,        *CAL
CC,        *COPY
CF,        *CHAMFER
CT,        *CUTCLIP
CR,        *COLOR

D,         *DIMSTYLE
DA,        *DIMANGULAR
DB,        *DIMBASELINE
DC,        *DIMORDINATE
DD,        *DIMDIAMETER
DE,        *DIMLINEAR
DG,        *DIMALIGNED
DR,        *DIMRADIUS
DS,        *DSETTINGS
DT,        *DIST
DV,        *DVIEW
DZ,        *LEADER

E, *ERASE
ED,        *DDEDIT
ES,        *ELLIPSE
EG,        *LENGTHEN
EX,        *EXTEND
ER,        *LAYER
EE,        *LINETYPE

F, *FILLET
FC,       *POLYGON
FD,       *OPEN
FE,       *EXPORT
FF,       *LINE
FG,       *PLINE
FGE,      *PEDIT
FW,       *LINEWEITH
FS,       *OFFSET
FT,       *FILTER
FV,       *MOVE
FX,       *PROPERTIES

G, *GROUP

R,        *PAN
RW, *REDRAW
RA,       *RAY
RD,       *REDO
RE,       *REGEN
REE,      *RENAME
REC,      *RECTANG
RT,       *ROTATE
RR,       *RENDER

SA,       *SAVEAS
SV,       *SAVE
SC,       *SCALE
SD,       *DDSELECT
SS,       *HATCH
ST,       *STYLE

T,        *TRIM
TB,       *TOOLBAR
TE,       *TOLERANCE
TT,       *TEXT
TTT,      *MTEXT

V,        *UNDO
VV,       *UNITS
VW,       *VIEW

W,        *WBLOCK
WW,       *MIRROR
WE,       *WEDGE

X,        *EXPLODE
XA,       *XATTACH
XB,       *XBIND
XC,       *XCLIP
XX,       *XLINE
Z,        *ZOOM
ZA,       *ZOOMALL
ZD,       *ZOOMDYNAMIC
ZE,       *ZOOMEXTENTS

將上述別名定義粘貼到PGP文件后,最好將前面快捷鍵重復的命令刪掉。如果堅定了使用左手鍵,而且不會用到其他命令,可以直接將原來的內容全部替換。
