本例為AutoCAD建模實例教程,在教程中作者詳細講解了如何在AutoCAD中制作螺絲刀頭的方法以及流程,主要學習拉伸、剖切、差集、倒角、UCS陣列等命令的運用,希望能給朋友們帶來幫助。
一、"一"字形螺絲刀的畫法
1.畫一個直徑6長200的圓柱體。(圖01)
圖01
2.端面拉伸30、傾斜角度為-12。(圖02)
圖02
3.大圓面畫中心線,向兩邊偏移0.5(圖03)
圖03
4.三點剖切。(圖04)
圖04
5.畫出需要的線。(圖05)
圖05
6.連成一個閉合環——面域——拉伸成體。(圖06)
圖06
7.差集。(圖07)
圖07
8、最后倒一下圓角就完成了。(圖08、09)
圖08
圖09
二、"十"字形螺絲刀的畫法
1.也是畫一個直徑6長200的圓柱體,拉伸時是正角度。(圖10)
圖10
2.畫出凹槽剖面深度位置線。(圖11)
圖11

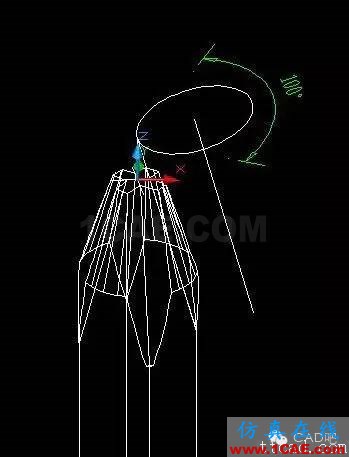

3.此線偏移3,調整UCS作圓,然后畫一個95°-100°的角。(圖12)
圖12
4.連一個閉合環——面域——路徑拉伸成體。(圖13)
圖13
5.再調整UCS陣列四個。(圖14)
圖14
6.差集。(圖15)
圖15
7.就這樣"十"字形的也完成了。(圖16、17)
圖16
圖17
