ANSA中的萬能六面體劃分方法——Hexa Block

2017-03-13  by:CAE仿真在線  來源:互聯網

一、概述

ANSA作為前處理軟件,有著其他前處理軟件不可比擬的優勢。HEXABLOCK在ANSA中是一個獨特的工具,它與傳統創建六面體的方法不同,它是通過創建基于模型的一個盒子來快速實現六面體的生成。應用HEXABLOCK劃分六面體網格,如果模型進行修改,用戶也只需用對BOX框進行調整,重新生成即可得到新的網格模型。同時,HexaBlock的另一個優點是利用Hexa Block生成六面體網格不僅可以在幾何上直接生成,也可以在已經生成的網格上作出修改生成六面體網格。

二、生成六面體網格

如圖示為一個劃分了三角形單元連桿模型。下面將介紹怎么生成六面體網格。

圖1 連桿模型

1. 建立Box

在ANSA的Hexa Block面板下,選擇Boxes中的New>Ortho 功能建立Box。由于模型的前后兩個軸承嵌套,因此Box的建立分為前后兩部分建立,最后進行Box的連接。由于模型對稱,所以可以建立一半的Box,再做對稱處理。

(1) 首先對連桿前軸承嵌套進行Box的建立

圖2 前軸承嵌套的Box

根據模型特征,切分HexaBlock Box,并進行投影操作,使Box與模型相適應,如圖所示。

圖3 切分Box 圖4 Box投影

圖5 Box與模型相適應

(2)對連桿后軸承嵌套進行Box的建立

圖6 后軸承嵌套的Box 圖7 Box與模型相適應

(3)建立前后軸承嵌套的連接Box,并對新建立的Box進行切割和投影,使其與模型相適應。

圖8 連接Box 圖9 Box與模型相適應

2. 對建立好的Box進行對稱操作。

(1)在HexaBlock 面板下,使用Copy命令,對稱HexaBlock Boxes。

(2)使用Association>Reset命令,使Box與模型釋放。

3. 對模型進行四邊形網格重新劃分。

(1)在HexaBlock 面板下,使用Edges>Length命令,定義網格尺寸。

(2)使用ShellMesh>Map命令,劃分網格。

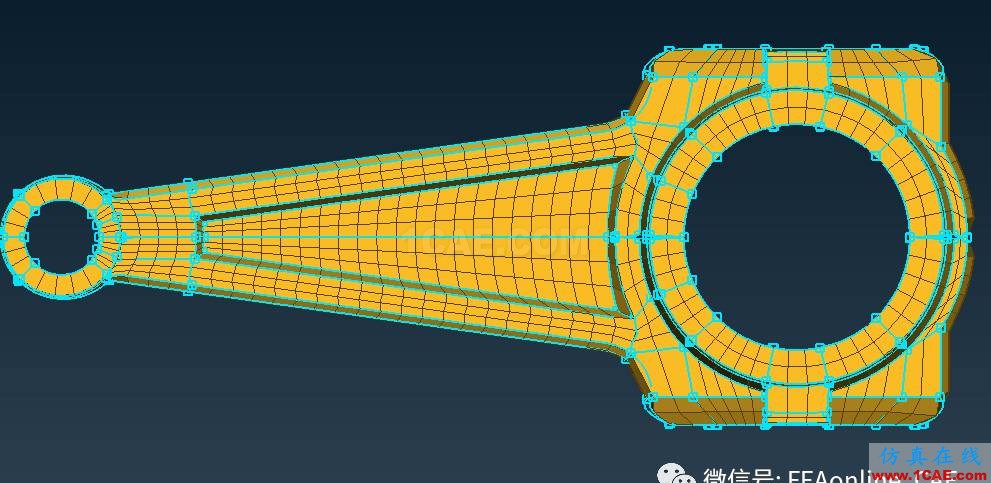

圖10 生成的四邊形單元

4. 生成六面體網格

在HexaBlock 面板下,使用Volume Mesh>PureHexa命令,生成六面體。

圖11 生成的六面體網格
